福禄克网络技术课程十四:DSX-5000在动车制造的企业的测试案例

文章来源:山东朗坤  发布日期:2021-09-22
福禄克网络DSX-5000测试案例

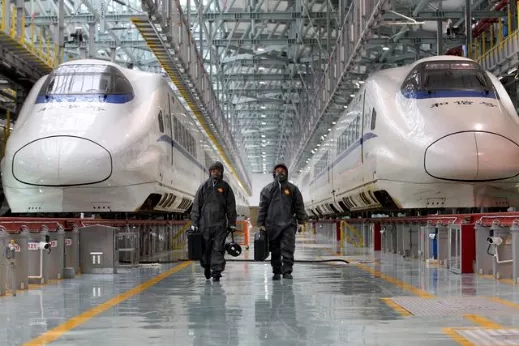

今天我们和大家分享一个实际在用户现场的测试案例和报告的解读。用户是一个电力动车车头制造的企业,电力机车车头现在已经普遍采用网络自动化控制,所以在车头内有大量的双绞线的布放,在动车车头出厂之前,用户肯定要对整个车头内所有的双绞线进行测试。当我们到达现场用户现场的时候。发现用户的接头都是使用的特殊规格的,无法直接连接到福禄克DSX-5000线缆测试仪上。通过和用户的沟通,用户帮忙制作了工装线。然后用DSX-5000进行实际的测试。用户要求选用应用标准里的profinet来进行测试,测试的过程中,发现用户的线缆合格率很低。只有10%的合格率。发现不通过的线缆中,绝大部分都是由于串扰不合格导致的。后用HDTDX功能查看曲线图发现是由于用户制作车内连接接头时剥线过长导致线缆的绞距改变而引发的串扰问题。

发现问题后和用户进行沟通,反应是由于接插件的工艺问题导致的线缆不合格。同时推荐用户使用链路标准对线缆进行检测这样可以更大程度上保证线缆的使用年限,保证信号的实时传输和安全性。用户采纳了我们的意见,把接头的工艺进行了修改同时把测试标准改为链路标准,合格率为100%。

想了解更多的技术分享,快来与我们交流!山东朗坤,专注网络测试技术!
------------------------------------------------------------------------------------------
