今天山东朗坤小编跟大家分享下福禄克光纤测试仪进行光纤测试时如何用CFP环回模式设置参照。
首先今天的主角还是FLUKE CFP模块，当然还有主机，远端在环回模式下是不需要的，准备好4根单模的光纤跳线，再准备几个法兰。
光纤测试的环回模式在什么时候用？环回模式要求只用一个主机就可以完成测试，也就是说被测试的光纤头和尾都需要插在主机上，那么就要求光线的头和尾离得比较近。按照这个要求可以去测试整箱光纤的损耗和长度。

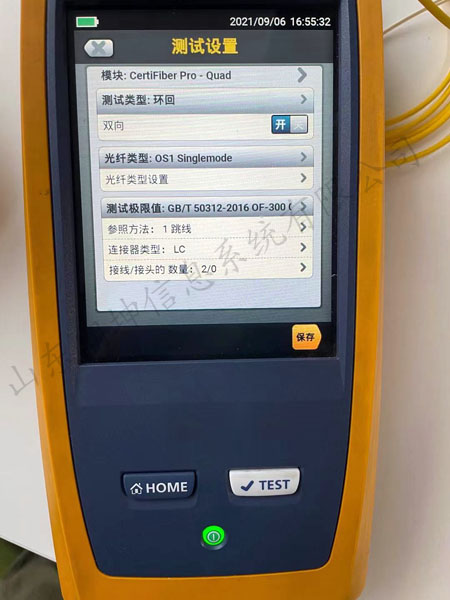

首先，打开设备，建立一个新测试，如图1，测试类型为环回，光线类型设置为OS1，测试极限值为300，参照跳线设置为1，其他不变，点击右下角的保存。
图1

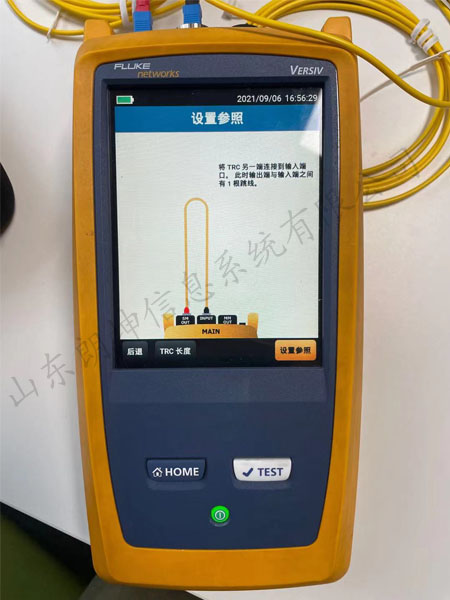

返回的主界面，点击设置参照，如图2，将光纤头接到CFP模块的光信号发射端，另一端接到中间的接收端，点击右下角的设置参照。
图2

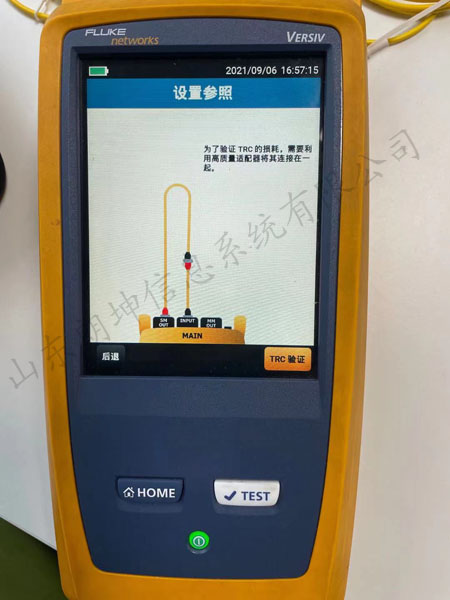

设置参照完成以后点击右下角的下一个，看到如图3的界面，用法兰连接另一条光纤，插入CFP接收端，点击右下角的TRC验证，完成之后点击右下角的下一个。
图3

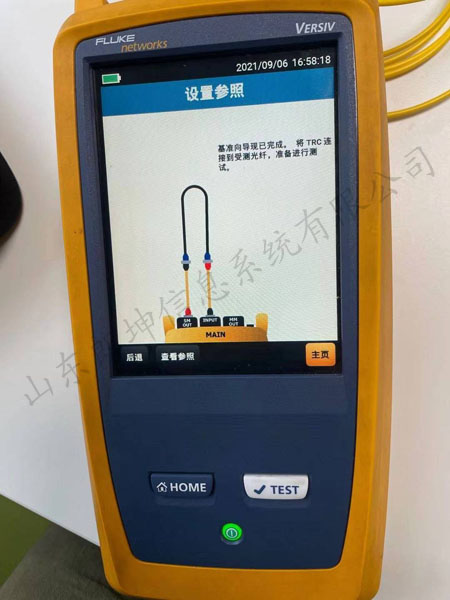

如图4，将法兰拆开，将被测光纤接入即可开始测试。
图4

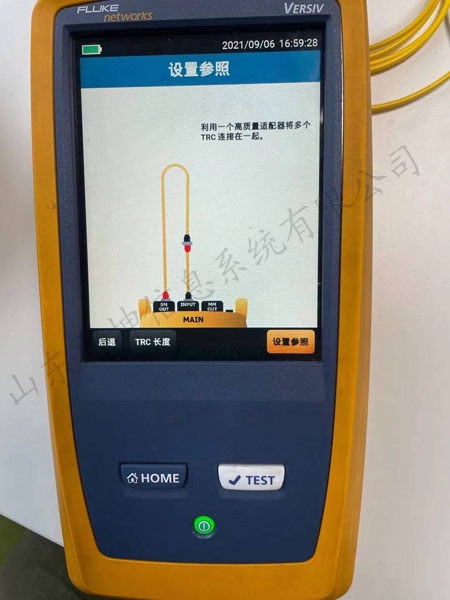

我们再来看一下，2跳线的设置参照。其他设置不变，点击编辑，将参照跳线设置为2，点击保存，点击主界面中的设置参照，如图5，跟图3中的连接方式一样，连接之后，点击设置参照，后面操作与1跳线步骤中的一样。连接被测光纤的测试即可。
图5

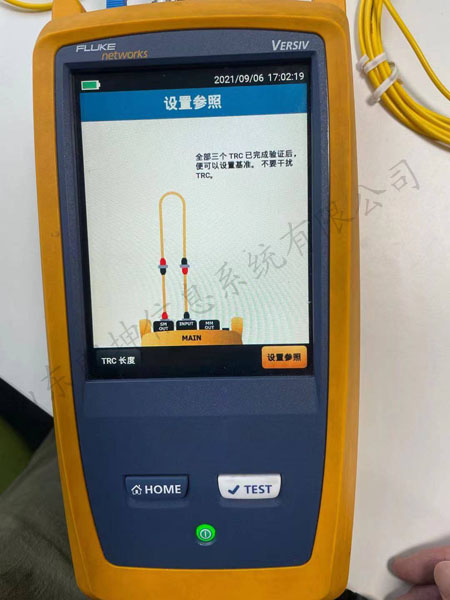

再来看一下三条线，将设置中的跳线参照改为3，点击设置参照，根据图5进行连接，点击设置参照。点击下一步，如图6，将法兰断开，接入第三条光纤，点击设置参照，成功之后，将中间光纤换成被测光纤，返回主页点击测试即可。
图6
想了解更多的技术分享，快来与我们交流！山东朗坤，专注网络测试技术！
------------------------------------------------------------------------------------------
