今天我们要讲的是福禄克光纤测试仪进行光纤测试时如何用远端光源设置参照，远端光源意思是以远端作为光源，主机作为对端来使用。主要适用于小区的光纤入户工程，测试光纤的损耗。
首先准备好设备，已安装CFP模块的主机、已安装CFP模块的远端、光纤SC-SC的耦合器、两条单模光纤。

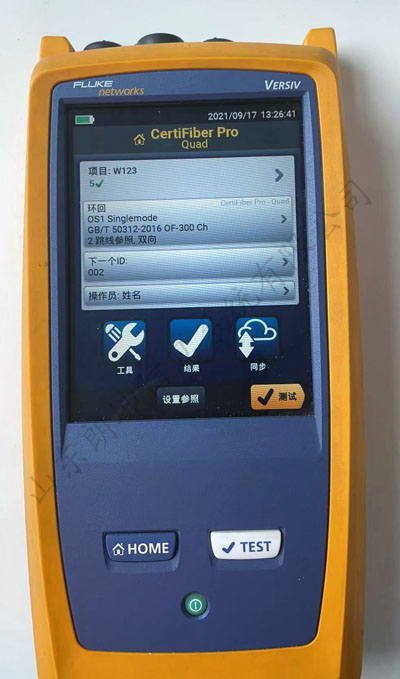

我们先打开主机和远端，如图1为开机界面，点击第二项环回的按钮。
图1

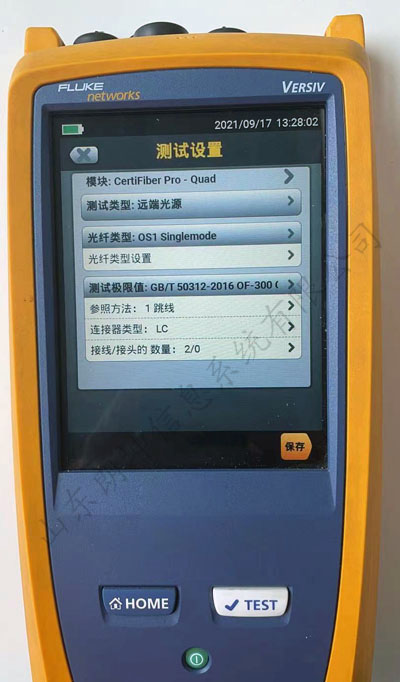

点击左下角的新测试，将测试类型改为远端光源模式，光纤类型为OS1，测试极限值设置为300。下方的参照方法设置为1跳线。其他模式不变，如图2。
图2

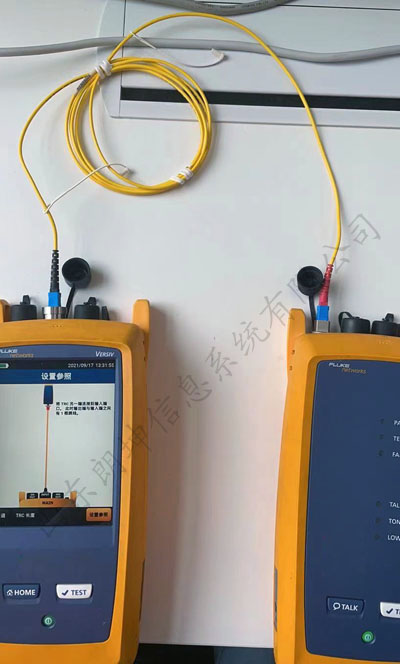

返回主界面，点击屏幕中间下方设置参照，点击右下角的运行向导，如图3，按照图示进行连接，点击右下角的设置参照。
图3

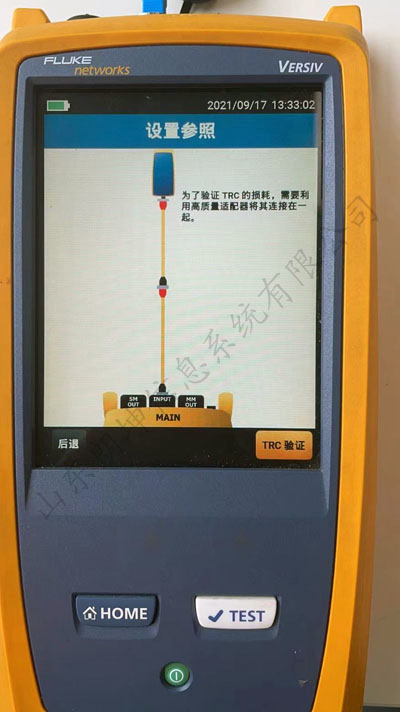

完成以后，会跳转如图4的界面，连接之后，点击TRC验证。
图4

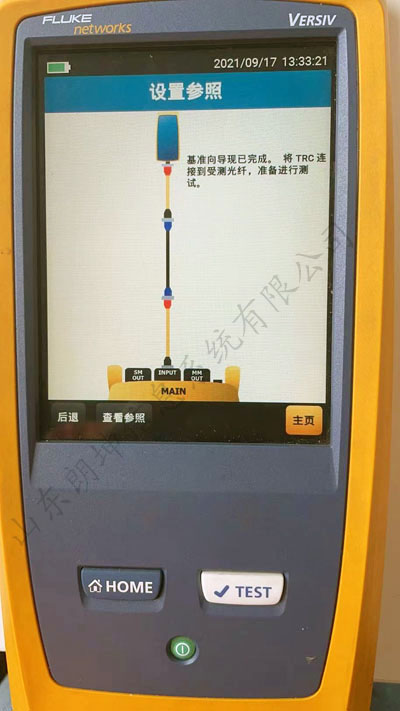

验证完成以后点击下一步，如图5，图五中的黑颜色的光纤是被测光纤，按照图5的顺序将被测光纤接入，点击右下角的主页，返回主页，即可进行测试。
图5

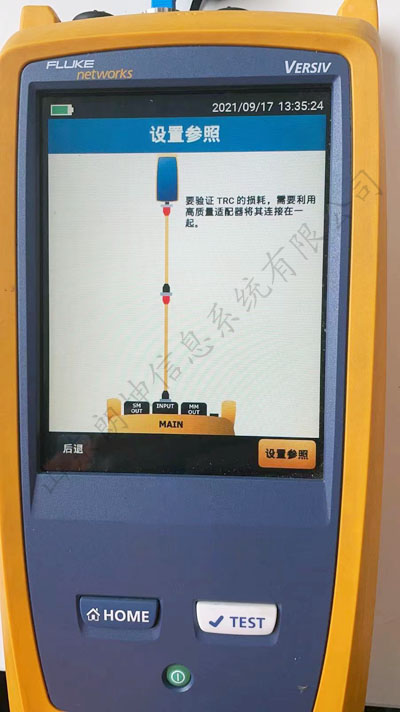

再来看一下2跳线设置参照，返回图2中的界面，将参照方法改为2跳线，点击保存，返回主界面点击设置参照，如图6。
图6
按照图6进行连接，点击右下角的设置参照，参照设置完成，将被测光纤接入到两条基准条线的中间，点击测试即可。

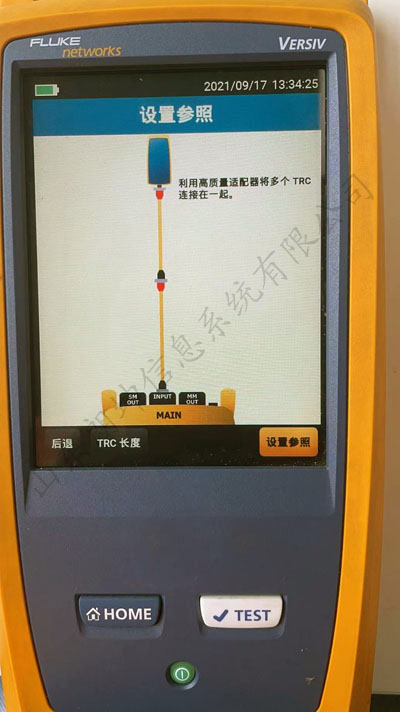

3条线的设置参照，返回图2中的界面，点击参照方法改为3跳线，点击保存，返回主界面，点击设置参照，如图7，按照图示进行连接，点击设置参照。
图7

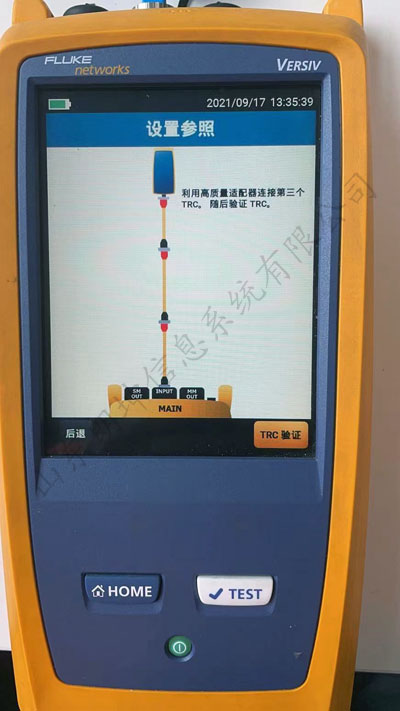

设置参照完成以后，点击下一步，如图8，将另一条单模基准条线接入，点击TRC验证。
图8

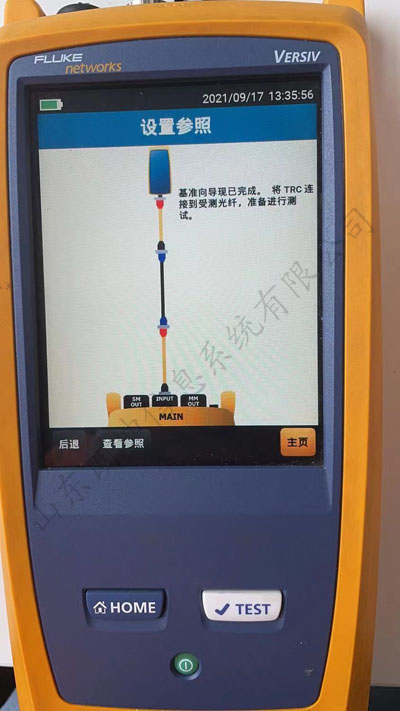

TRC验证完成之后点击下一步，如图9，将中间跳线换为被测光纤，点击返回主页，点击测试即可。
图9
