FLUKE DSX-5000 CH和LinkIQ测试案例分析

文章来源:山东朗坤  发布日期:2021-07-28
今天给大家讲一个非常典型的网线测试案列,用到了设备福禄克DSX-5000 CH网线测试仪和LinkIQ智能链路通,下面山东朗坤小编给分析一下。
这次的测试工作地点是在某外企公司的生产车间,由于是制造风机的企业,车间的环境比较恶劣,有噪音,还有刺眼的电焊光,还有在车间拉货的车辆等等。这样的环境我们需要把防护工具戴好,还要不断地观察四周让自己处于一个安全的环境中,一定要做好安全措施。

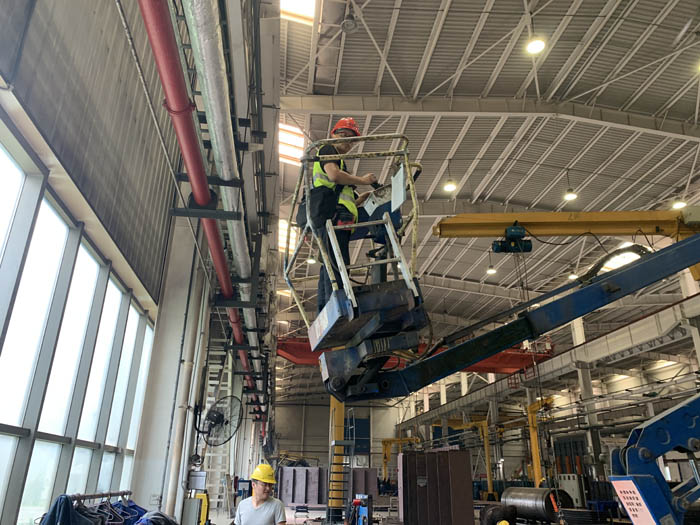

福禄克网线测试仪测试现场

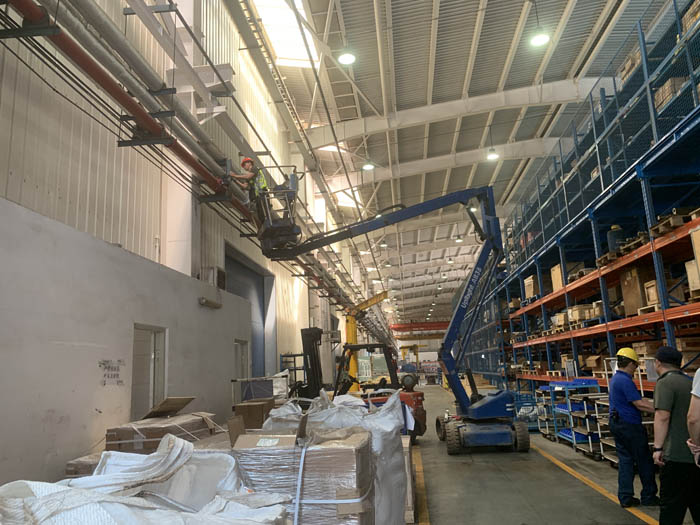

福禄克网线测试仪测试现场
福禄克网线测试仪测试现场

进入车间,发现要测的线缆一端接着AP,一端接着交换机,而AP在高约5-6米的地方,需要爬高人员带着福禄克DSX-5000 CH的远端插到线上,交换机的一端,山东朗坤工程师带着DSX-5000 CH的主机插上就可以。整体的思路就这样,下面开始实施,先把DSX-5000的测试设置设置好,重点是,在这次设置测试极限值的时候由于是外企,标准的选择就不能用国标了,这次用的是ISO的标准。线缆是六类线class等级选择的是E,因为线缆涉及到POE供电,在标准中我们要选择后边+POE的。设置好测试设置,下一步设置参照,设置完参照,将两个通道适配器分别插到主机和远端,将远端交给爬高的师傅。

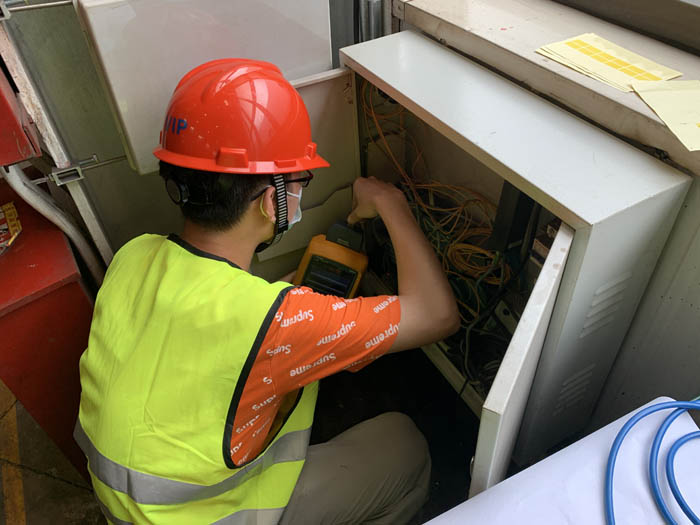

DSX-5000 CH测试网线
山东朗坤工程师用福禄克网线测试仪DSX-5000 CH进行测试

开始测试,将线缆插入,等到主机和远端连接成功后,会有叮咚的响声,点击测试就可以了。
测试完成后,点击保存,命名结果的时候一定要命名清楚这线缆是测试的那根线,命名方式许许多多自己明白就可以。
根据客户的要求,要测试交换机支持的POE等级,这里我们要用到设备LinkIQ智通链路通,这个设备就比较简单了,打开设备,插入设备自带的跳线,另一端插入要测的交换机的网线端口,点击测试,这个测试得等待一段时间,因为要涉及到设备要与交换机协商,以获取到交换机的信息,测试完成后,查看结果,如下图。

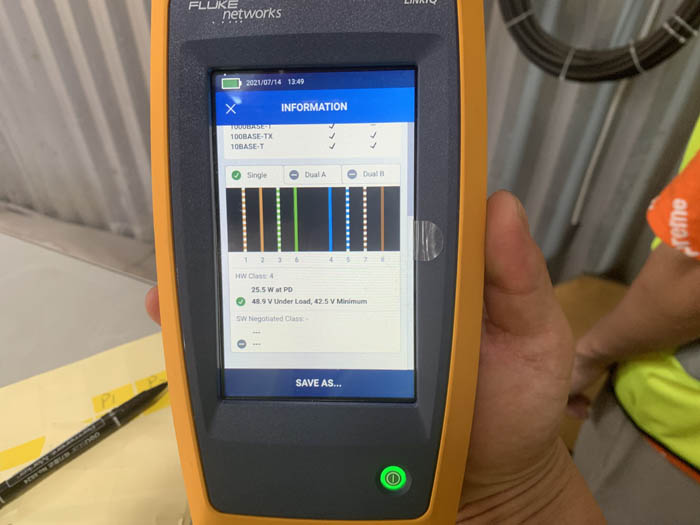

LinkIQ
山东朗坤工程师用福禄克网线测试仪LinkIQ进行测试

我们可以看到POE等级为4,实际负载电压为48.9伏,最低限度为42.5伏,已经超出了最低限度,所以这个负载电压是通过的。功率为25.5瓦。同样也可以看到线缆的一些指标。


想了解更多的技术分享,快来与我们交流!山东朗坤,专注网络测试技术!
------------------------------------------------------------------------------------------
