FLUKE DSX-8000、DSX-5000 CH是福禄克网络旗下功能非常强大的两款线缆认证测试仪，可加速铜缆认证测试过程中的每一个步骤。FLUKE DSX CableAnalyzer模块连接至 Versiv 和 Versiv 2 主单元和远端单元，是坚固的手持线缆测试仪，能够认证、排除故障并记录双绞线网络布线。

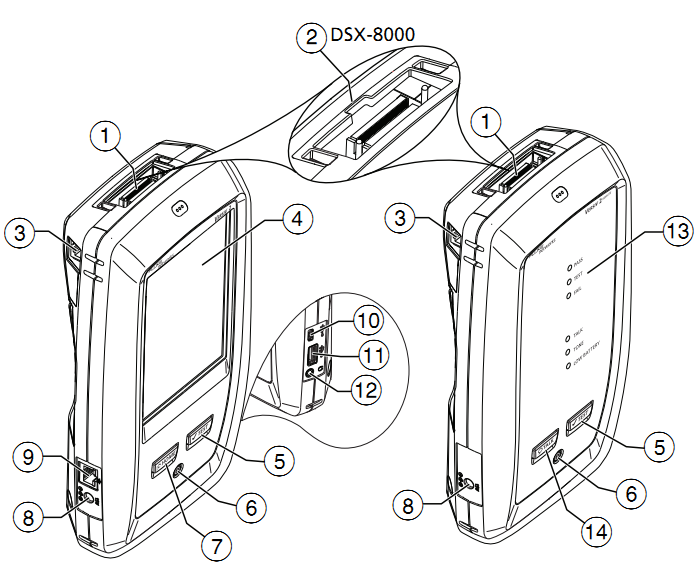

1、 链路接口适配器的接头。
2、福禄克FLUKE DSX-8000 模块上有一个凹口，用于适配 Cat 8/I/II 类适配器上的翼片。Cat 8/I/II 类适配器不能连接到 DSX-5000 模块。
3、用于在您进行外部串扰测量时在主测试仪和远端测试仪间通信的 RJ45 插头。
4、带触摸屏的 LCD 显示屏。
5、【TEST】开始测试。要开始测试，还可以在显示屏上轻触测试。
6、电源键。 DSX-8000/DSX-5000: 按钮中的 LED 显示电池充电过程的状态。请参见用户手册。
7、按 【HOME】 可打开主屏幕。
8、交流适配器的连接器。DSX-8000/DSX-5000 当电池充电时，LED 呈红色亮起；当电池完全充满时，则呈绿色。当电池不充电时 LED 呈黄色。
9、RJ45 连接器：可用于连接网络，以访问 Fluke Networks 云服务。
10、Micro USB 端口：通过此 USB 端口可将测试仪连接到 PC，以便将测试结果上传到 PC 以及在测试仪中安装软件更新。
11、A 型 USB 端口：通过此 USB 主机端口可将测试结果存储在 USB 闪存盘上和将 FI-1000 视频探头连接到测试仪上。您也可以连接 Wi-Fi 适配器以访问 Fluke Networks 网络云服务。（Versiv 2 测试仪具有内部 Wi-Fi 无线电。）
12、耳机插孔。
13、测试通过时 PASS (通过) LED 亮起。测试进行时 TEST (测试) LED 亮起。测试失败时 FAIL (失败) LED 亮起。
通话功能启用时（参见14）TALK (通话) LED 亮起。要调节音量，按 【TALK】或按头戴式耳机麦克风上的按钮。如果在主测试仪未连接远端设备时按【TEST】键，TONE (音频) LED 将闪烁，并且音频发生器将启动。电量不足时 LOW BATTERY (电量不足) LED 亮起。
14、按【TALK】使用耳机与链路另一端的人员进行通话。再次按下以调节音量。要关闭通话功能，按下【TALK】。

------------------------------------------------------------------------------------------
