福禄克光纤测试:不能访问远端的单模光纤链路如何双向测试?

文章来源:福禄克网络  发布日期:2021-04-07

对于园区建筑之间或站点之间的单模光纤链路,有时可能无法访问链路远端所在场所。许多组织在数据中心或工作场所之间布有暗光纤,但可能不允许外部人员在现场进行安装测试。您如何跨越这种显而易见的障碍呢?为此,福禄克网络授权经销商—山东朗坤为您定制了一套方案,解除您的所有顾虑。
利用福禄克网络 Versiv平台,您就能够执行有效测试,证明链路安装正确并且运行正常,还能够在福禄克网络 LinkWare报告管理软件平台上生成包含测试结果的测试报告。您所需要的只是远端场所的人可以协助连接测试跳线,以便执行测试。以下方法可以帮助您对已安装光纤线对进行1级基本测试和2级扩展测试。

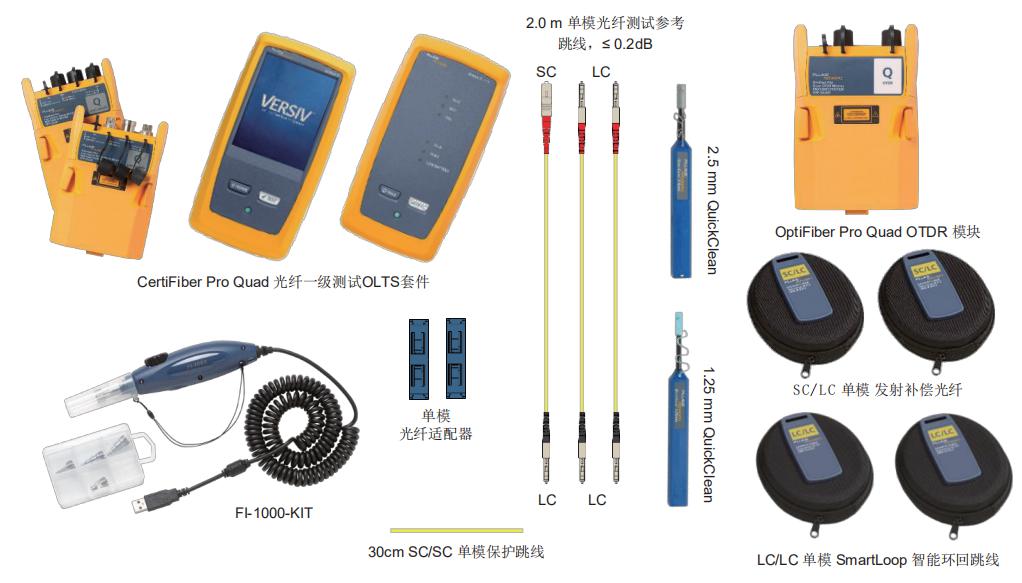

执行测试所需的设备:

福禄克光纤测试:不能访问远端的单模光纤链路如何双向测试?
福禄克网络的CertiFiber Pro OLTS光纤测试仪CFP2-100-Q和OptiFiber Pro OTDR光纤测试仪OFP2-100-Q,以及FI-1000 FiberInspector光纤检测视频探头。

注:为了使该测试方法正常工作,在进行测试之前,必须将经过检查且清洁的测试参考跳线SmartLoop智能环回跳线连接到远端位置。并确保在测试时,有一名助手位于远端位置。
与所有光纤测试一样,端面检查是成功测量的关键环节。如果不进行端面检查,您可能会损坏已安装的连接器。CertiFiber Pro有一个基于USB接口的视频探头选件,用于检查光纤连接器的端面。建议用户充分利用这个视频探头。
此外,带有USB视频探头选件的CertiFiber Pro能够自动按照IEC 61300-3-35标准第2版对光纤端面进行合规判 断,测试只需大约1秒钟。视频探头还提供了各种探尖,包括1.25mm和2.5mm通用端面,以及LC和SC闷头。
 在开始测试之前,确保在CertiFiber Pro中配置了正确的测试限值。本例中,我们将采用ANSI/TIA-568.3-D标准作为测试限值,您也可以使用IEC 14763-3:2014 SMF限值,但请注意,该限值仅支持5公里以下的SMF链路。如果您使用厂商规定的限值,此处介绍的测试方法是相同的,但可接受的连接器和熔接点损耗极限值可能不同。在该过程的OLTS测试部分,如果没有使用1跳线法设置参考,可能会造成负损耗结果。

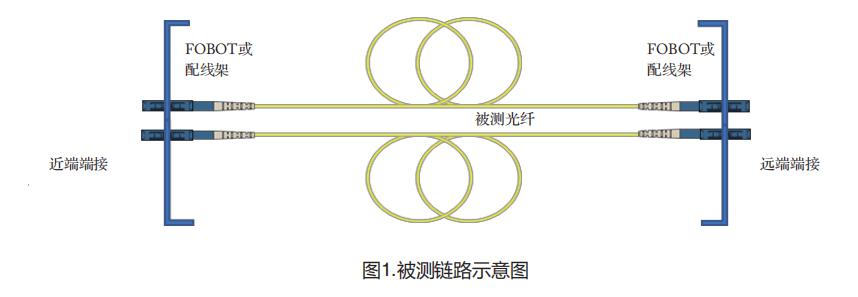

下图为被测链路示意图,可能会有多个嵌入式连接器和多个熔接点需要考虑。距离可能从建筑物之间的数百米 到站点之间的数十公里不等。ANSI/TIA-568.3-D测试限值支持长达40公里的测量。如上所述,ISO测试标准 目前仅支持测量到5公里,但正在修订,目的是扩展到10公里。本例中,我们的被测链路位于建筑物之间,每条链路长130米,每条链路有两个连接器,每端一个,没有熔接点,为OS2光纤。

福禄克光纤测试:不能访问远端的单模光纤链路如何双向测试?

------------------------------------------------------------------------------------------
