光纤链路可以允许有多大损耗?如何计算损耗预算?

文章来源:山东朗坤  发布日期:2023-02-17

向光纤一端施加信号,信号从另一端输出时会变弱。输入和输出信号之间的差值就是光纤链路造成的信号能量的损耗,称为插入损耗。
损耗以分贝即dB表示,信号强度每降低一半则对应为3 dB。如果输出信号是输入信号的一半(1/2),则损耗为3 dB;如果输出信号是输入信号的1/4,则损耗为3dB+3dB = 6 dB,以此类推。
TIA和ISO根据光纤的长度、连接器和熔接点的数量来定义链路允许的损耗限值或“损耗预算”。连接器和光纤类型的不同,则存在多种版本的参数,在本示例中,我们将选用OM5多模光纤,该光纤在TIA和ISO标准中具有相同的限值(表1)。要计算链路的损耗预算,可如下计算:
损耗预算 = 光纤长度(千米) x 3.0dB + 连接器数量 x 0.75dB + 熔接点数量 x 0.3dB

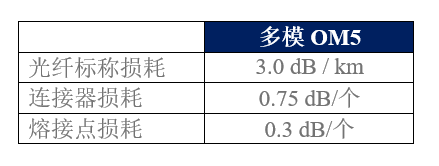

表1. 基于TIA和ISO标准的OM5多模光纤和标准连接器的损耗指标
例:光纤链路长度为250 m,有四个连接器和两个熔接点,则预算为:
4.35dB=0.25km*3.0dB + 4*0.75dB + 2*0.3dB
(损耗预算 = 光纤长度(千米) x 3.0dB + 连接器数量 x 0.75dB + 熔接点数量 x 0.3dB)
如果现场实际测得的链路损耗低于4.35 dB,则测试“通过”!请注意,我们的CertiFiber Pro光纤测试仪会根据连接器和熔接点的数量计算的损耗预算(见图1)。您甚至无需输入长度 — CertiFiber Pro光纤测试仪会为您自动测量长度。

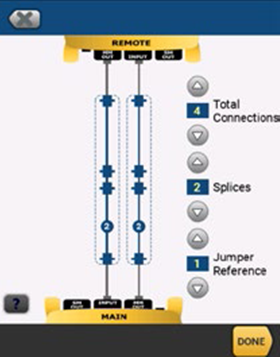

图1.只需输入连接器和熔接点数量,CertiFiber Pro将自动计算被测光纤类型对应的预选限值

想了解更多的技术分享,快来与我们交流!山东朗坤,专注网络测试技术!
------------------------------------------------------------------------------------------
