福禄克网络技术课程二十一讲:光纤端面

文章来源:  发布日期:2022-02-28

今天为大家分享一个小知识——光纤的端面。在本期内容中,我们将主要讨论以下这几个知识点:光纤端面的类型、注意事项以及损耗限值。
光纤端面的类型,是随着研磨技术的不断发展而变化的,从最初的平面研磨、球面研磨、到斜球面研磨。研磨技术的不断精细,使光纤通过耦合器连接时的反射和损耗大幅度降低,从而使光纤在进行长距离高速数据传输时发挥其绝对优势。
研磨技术的更新,其目的就是减少光纤在连接点的反射和损耗,大家都知道,光纤的反射和损耗主要是因为折射率的变化引起的,所以光纤链路损耗主要来自于连接点,减少光纤连接之间的空隙,从而降低光纤链路的反射和损耗,是光纤技术一直追求的目标。

常见的光纤端面研磨方式有PC、UPC、APC三种,接下来我们将为大家讲解各个端面。

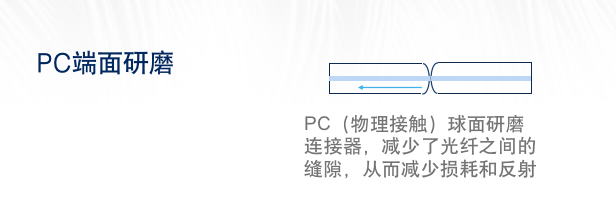

一、PC球面研磨

PC球面研磨
首先是PC球面研磨,通过这张图片我们可以清楚的看到,光纤的物理接触面是球面的,这样做的好处是相对于平面研磨接触,减少了光纤接触的缝隙,也相对减少了在连接点的反射和损耗,因为平面研磨做工再好也会有间隙,反射和损耗值会非常大。

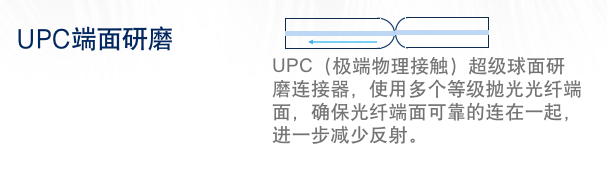

二、UPC超球面研磨

PC球面研磨
我们再来说一下UPC超球面研磨,它在PC球面研磨的基础上,使用多个等级抛光光纤端面,将连接头的接触面设计为凸起,在连接时物理接触会更为紧密,更为可靠,反射值进一步降低。

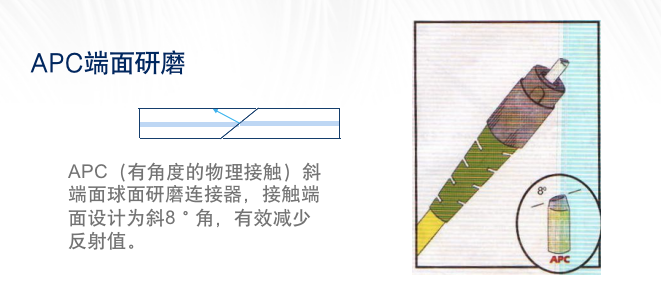

三、APC斜球面研磨

APC斜球面研磨
随着40G/100G应用的使用,对于光纤链路的反射要求变得更高,APC斜球面研磨应运而生。从图中可以看出,它的端面设计为斜8°C角,这样的设计会使光纤的反射值更小,什么原因呢?
PC/UPC研磨产生的反射会原路返回,对有用的光信号产生干扰,而APC研磨,由于端面是斜8°c角的原因,反射的光直接进入包层,从而消失,不会对链路中的光信号产生干扰,非常有效的减少反射值。
大家看看上图中这个斜八度角,不知道大家有没有想到什么呢?那我问一个小问题了,APC端面的光纤是否可以和UPC端面的光纤混接呢?
