福禄克DSX2-5000 CH电阻测试参数:LOOP、PAIR UBL、P2P UBL代表什么?

文章来源:山东朗坤  发布日期:2022-01-19

福禄克DSX2-5000 CH电阻测试参数:LOOP、PAIR UBL、P2P UBL分别代表什么?山东朗坤小编给大家详细介绍一下。
LOOP=直流环路电阻
PAIR UBL=线对电阻差
P2P UBL=线对电阻差的差
IEEE 标准 802.3-2012 规定导线之间的直流电阻(LOOP)不平衡最高为 3%,这意味着两根导线之间的直流电阻差不能超过一根双绞线总直流环路电阻的 3%。但是 TIA 和 IEC 标准都不要求将线对内的直流电阻不平衡或线对之间的直流电阻不平衡作为现场测量。没有现场测试要求是因为没有能够测试直流电阻不平衡的现场测试仪,于是这最终成了仅实验室可以执行的测量。但有了 DSX-5000 CableAnalyzer 情况就不同了。此外,IEEE802.3bt 标准要求两个线对之间的直流电阻不平衡最大不超过 7% 或 50m 。
直流电阻不平衡测试可以验证线对中的导线是否有相同的电阻,从而提供所需的共模电流以有效地支持 PoE 并避免同一双线对上传输的数据信号发生失真。与仅测试直流环路电阻的其他现场测试仪不同,DSX-5000和DSX-8000可测量直流环路电阻、线对内的直流电阻不平衡、线对之间的直流电阻不平衡。

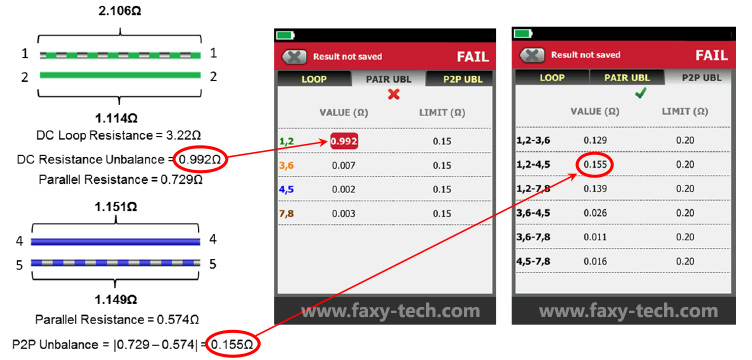

DSX-5000和DSX-8000测量的直流环路电阻是一根双绞线中的两根导线的电阻和,而直流电阻不平衡测量的是两根导线的电阻差。线对 1,2-4,5 的线对之间直流电阻不平衡如下图所示,图中是两线对的并联电阻的绝对差。

福禄克DSX2-5000 CH电阻测试参数



想了解更多的技术分享,快来与我们交流!山东朗坤,专注网络测试技术!
------------------------------------------------------------------------------------------
