如何用FLUKE DSX2-8000、DSX2-5000 CH线缆认证分析仪测试6A跳线

文章来源:山东朗坤  发布日期:2021-11-17

福禄克线缆认证分析仪

FLUKE DSX2-8000、DSX2-5000 CH0线缆认证分析仪加速铜缆认证测试过程中的每一个步骤。Fluke Network的DSX2系列跳线测试适配器可用于测试5e,6和6A类铜质跳线。下面山东朗坤小编给大家介绍下FLUKE DSX2-8000、DSX2-5000 CH测试6A跳线的方法步骤。

线缆测试步骤
一、开机

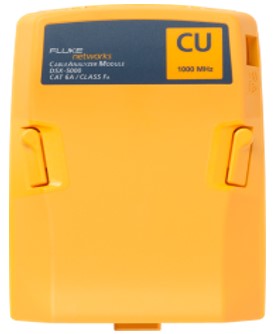

铜缆测试模块
1)选用Fluke Networks测试设备DSX2-8000 ch(或DSX2-5000 ch),选用铜缆测试模块插入主机背部接口即可 。
2)短按位于主副机下方的绿色开机按钮完成开机操作 。
3)进入主机界面后可在“工具(TOOLS)”选项中设置语言、时间、查看设备型号、模块型号、版本号等操作。
注:请在测试前确认设备时间是否正确,对已保存在的测试结果无法在软件LinkWare PC中进行修改。

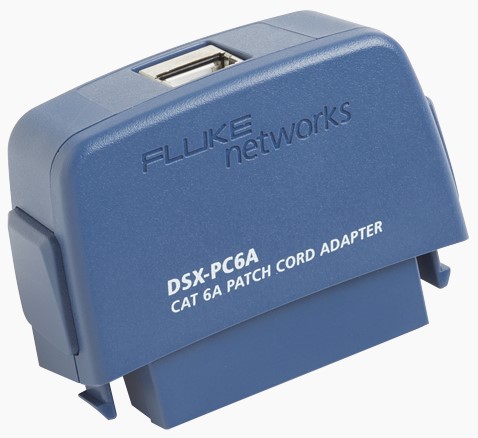

4)测试CAT 6A跳线我们则使用跳线模块DSX-PC6A 进行测试。将它插入铜缆模块设备上方的接口处即可。

跳线模块DSX-PC6A

二、测试
1)在测试前您需要对设备进行设置参照,将永久链路适配器DSX-PLA插入主机端接口,将通道适配器DSX-CHA插入副端设备接口,将永久链路插入通道模块中,在“工具”中找到“设置参考”,按下“测试”进行参照设置。
2)电缆类型中根据实际测试电缆来选择屏蔽类型(CAT 6A U/UTP、CAT 6A F/UTP等)。
3)在“测试标准”选择跳线相对应长度标准来进行测试。
4)线缆类型中可选择568A或568B两种打线方式。
5)参数设定好后点击右下角“保存”,即可保存设定进行测试。
6)将被测链路插入主副机两端的跳线适配器上,听到连接成功的提示音后方可点击“测试test”进行测试。

三、导出结果
将主机设备通过数据线连接至电脑。将测试仪中的测试结果导入设备可以通过点击/导入已连接的测试仪红色带闪电箭头“导入已连接的测试仪” 朗坤教您如何测试6A跳线4.jpg将设备中的结果导入到电脑中。



想了解更多的技术分享,快来与我们交流!山东朗坤,专注网络测试技术!
------------------------------------------------------------------------------------------
