福禄克CFP模块怎样选择光纤测试的测试类型和跳线参照

文章来源:山东朗坤  发布日期:2021-09-01
上一期我们讲的是在光线测试中,怎样去选择测试极限值,今天我们接着讲福禄克CFP模块怎样选择光纤测试的测试类型和跳线参照

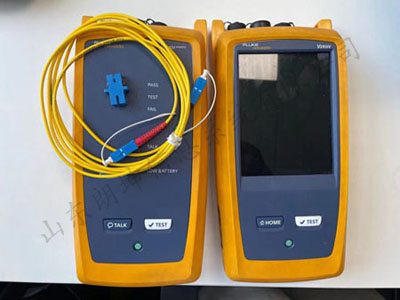

首先,先准备好我们的设备DSX-5000,还有CFP模块,还有要准备两个法兰和一根光纤跳线。如图1
CFP模块怎么设置光纤测试的类型和跳线参照
图1

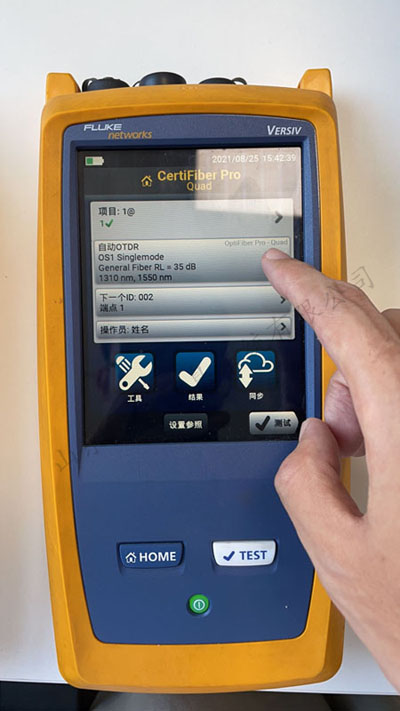

第一步,打开已安装CFP模块的两个设备,点击图2中的第二个子按钮
CFP模块怎么设置光纤测试的类型和跳线参照
图2

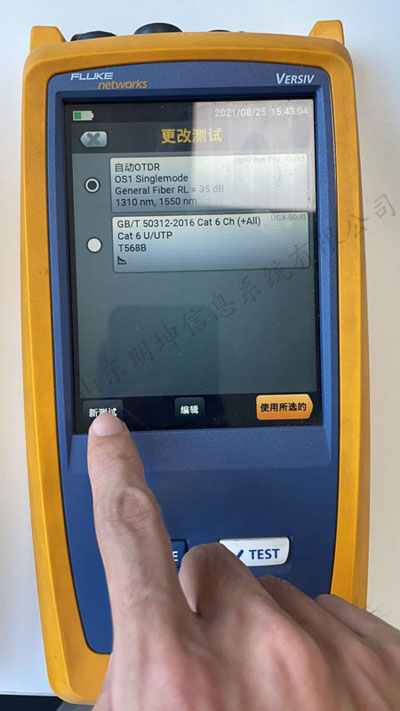

如图3,点击左下角的新测试。
CFP模块怎么设置光纤测试的类型和跳线参照
图3

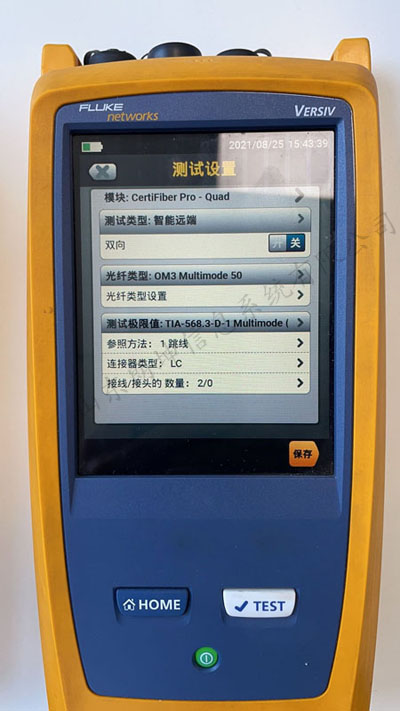

如图4,会让我们去选择测试类型,点击测试类型。
CFP模块怎么设置光纤测试的类型和跳线参照
图4

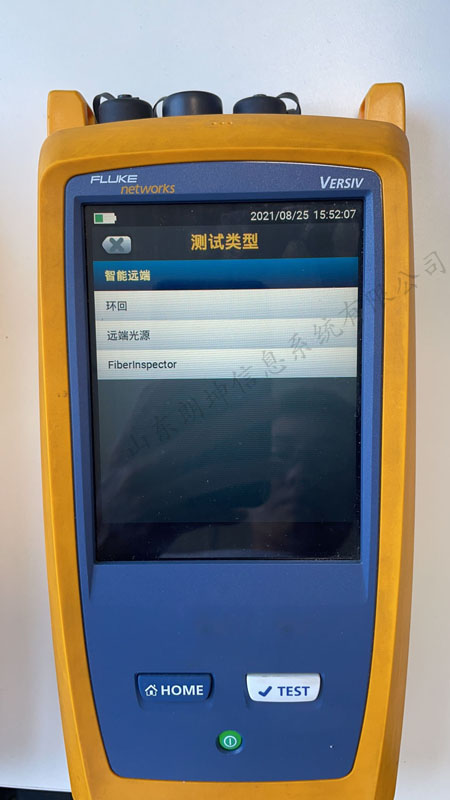

如图5,我们会看到有四种类型供我们选择,第一个是智能远端,他主要适用在商业中的光纤,这个光纤有两个头,一根光纤有两个芯。第二个是环回,环回是一种单端测试方法,当要测量整箱的一条光纤,光纤的头和尾离得比较近的情况下,我们用环回的方式去测量光纤的损耗和长度。第三个是远端光源,也是我们常用的一种测试类型,比如小区的光纤入户,单芯光纤的测试。第四个类型是查看光纤端面清洁程度的显微镜。
当我们选择智能远端和环回的时候,图4中会出现一个双向的按钮,这个按钮表示的是光从光纤的一端射入和从另一端射入测得的损耗是不一样的,这个按钮可根据客户的要求选择开或关。
CFP模块怎么设置光纤测试的类型和跳线参照
图5

我们选择完了测试类型,再选择跳线设置参照。点击图4中下方的参照方法,如图6。
CFP模块怎么设置光纤测试的类型和跳线参照
图6

先来看一下右侧的全部连接,这个参数是可以调节的,包括下方的接头数量,跳线参照。全部连接表示的是法兰的数量,图6中的法兰数量是2(单条链路)

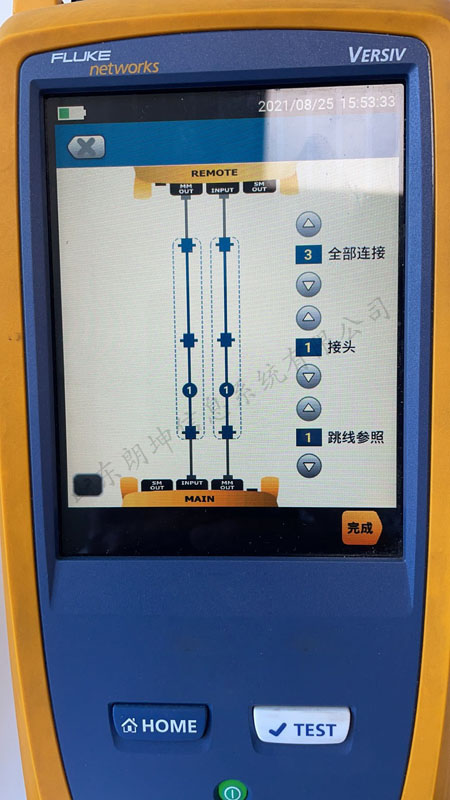

全部连接先是的数字也是2。接头的数量指的是光纤熔接点的数量,默认为0,单条链路中有几个熔接点就调为几个。当我们同时把全部连接调为3,接头数量调为1,如图7。
CFP模块怎么设置光纤测试的类型和跳线参照
图7

图像也会随着法兰和熔接点的数量变化而变化。

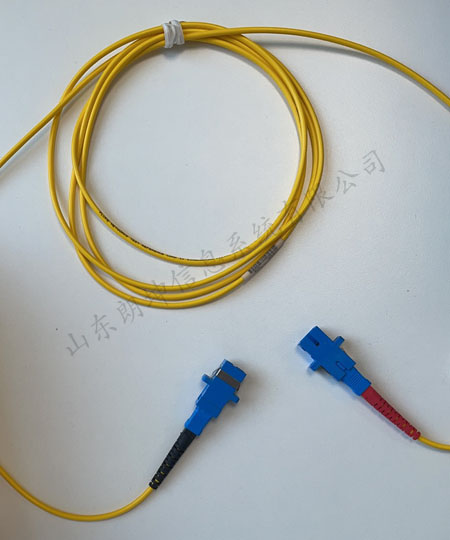

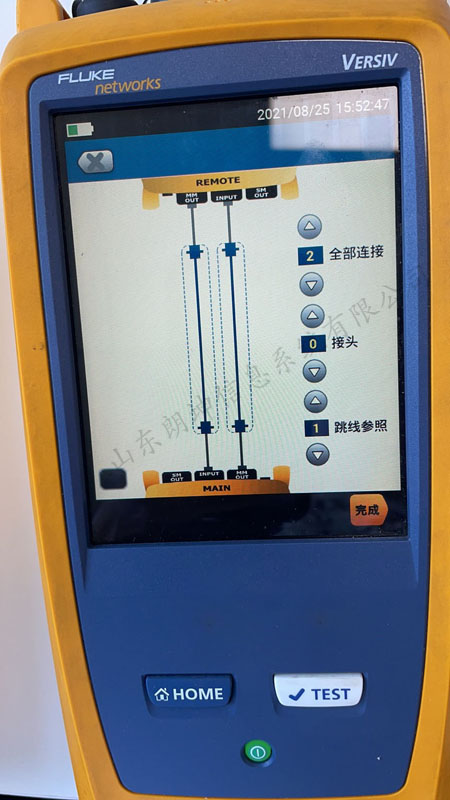

接着,我们说一下怎么去选跳线参照,当我们跳线参照调为1时,如图8,蓝色虚线框中,链路两端的法兰在框内,框内显示的是被测光纤,当被测光纤两头都带着法兰(图9),我们选用跳线参照为1。
CFP模块怎么设置光纤测试的类型和跳线参照
图8
CFP模块怎么设置光纤测试的类型和跳线参照
图9

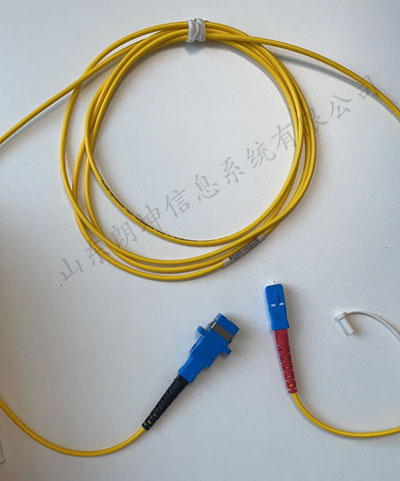

当选择参照跳线为2时,如图10,蓝色虚线框内显示的是一端有法兰,一端没有法兰,就要求被测光纤一端有法兰,一端没有法兰(图11)。
CFP模块怎么设置光纤测试的类型和跳线参照
图10

CFP模块怎么设置光纤测试的类型和跳线参照
图11

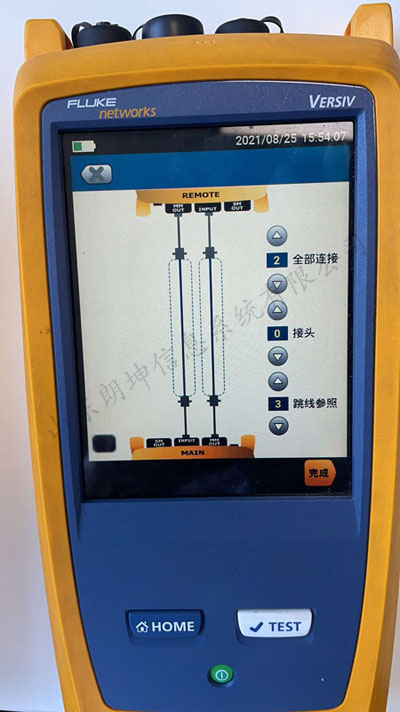

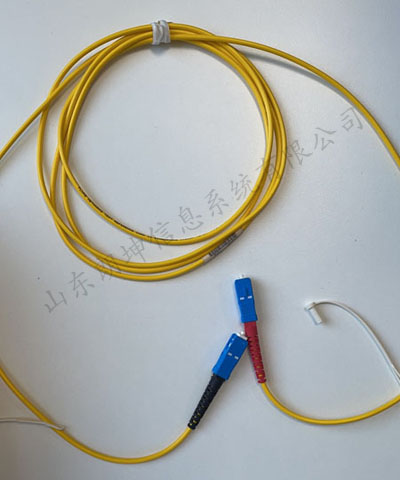

当选择的跳线参照为3时,如图12,蓝色框内显示的是两端法兰都不包括,那么就意味着被测光纤的头和尾都没有法兰(如图13)。
图10
图12

CFP模块怎么设置光纤测试的类型和跳线参照
图13

总的来说,我们选择几条线做参照时,完全取决于被测光纤的类型,看头和尾有无法兰。
我们在回到图4中,下方的连接器类型,指的是法兰接口的类型,一般最常见的类型为LC的,还有SC、FC、ST类型的。

想了解更多的技术分享,快来与我们交流!山东朗坤,专注网络测试技术!
------------------------------------------------------------------------------------------
