福禄克网络技术课程五:铜缆测试参数:长度、传输时延、时延偏离

文章来源:福禄克网络  发布日期:2021-07-30
福禄克线缆认证测试仪里面三个重要的参数,长度、传输时延与时延偏离,在仪表长度界面里它们是同时显示出来的。

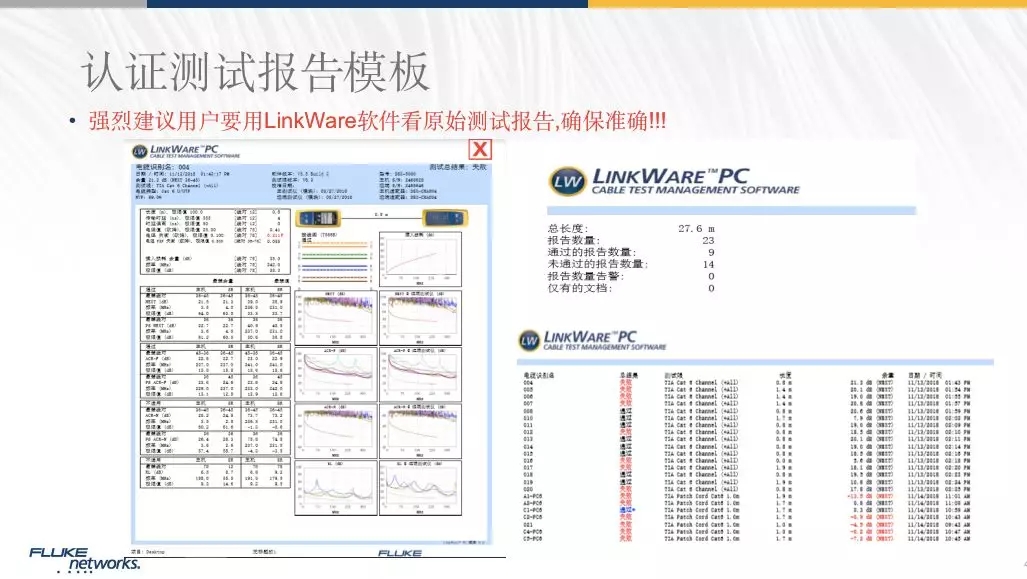

线缆长度
铜缆测试参数:长度
先看下长度这个参数,为什么要测试长度呢?综合布线中测试线缆的长度有什么重要意义,通过长度信息看线缆故障定位,还有和长度直接相关的NVP值以及测试长度基本原理。
长度这个参数非常重要,因为它可以说明很多问题,我们举个和长度相关的例子,假设您是负责管理网络的业主,现在有一个新建机房或者改造升级布线的项目,系统集成商会根据您的需求给出一个解决方案,方案中肯定会涉及网线多少箱(根据布线图纸设计),光纤多少米\连接器面板数量等等,当这个布线项目完工后给您一份工程报告,说明布线按照要求全部完工,综合布线都是正常可以使用,需要您付工程款了。在这个时候建议您多考虑一下,真正了解这个项目综合布线的明细情况吗?项目中实际使用了多少米的网线?每个信息点长度是多少?有没有超标?布线性能到底能不能满足设计要求(万兆\千兆)?这些信息点有没有准确的量化指标?相信您肯定会有这些疑问。

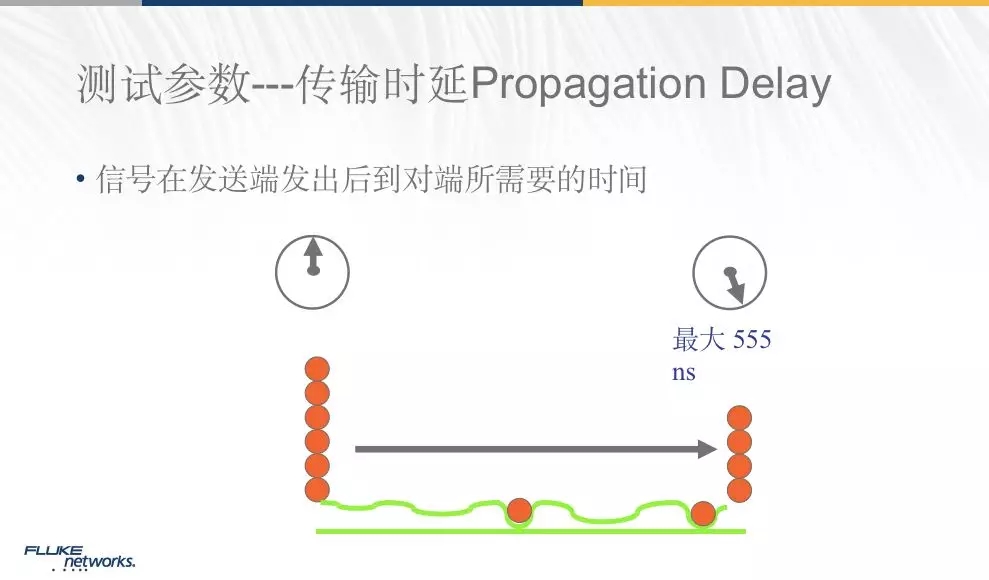

传输时延
铜缆测试参数:传输时延
传输时延这个参数相对来说好理解,信号从一端传输到另外一端所需要消耗的时间,时延值小说明线缆比较短传输速度就比较快,如果时延值大,那就说明线缆长或者线缆质量较差,那网速就会慢,同时线缆上传输的损耗也就变大了。损耗大那就影响网络的传输,容易出现丢包、重传,延时都会变大,网络自然就不稳定了,这个是连锁反应,传输时延还和我们刚才提到的长度参数是息息相关的,它也与NVP值成反比,所以这个参数也同样很重要。看图,线缆质量差,铜丝粗细拉的不均匀,材质不一样,就会出现传输丢数据,时间就会超长,这是我们不希望看到的,正常标准最大值是555ns。这个范围已经很宽了,如果在测试中超过了极限值,那线缆质量问题就比较严重了。

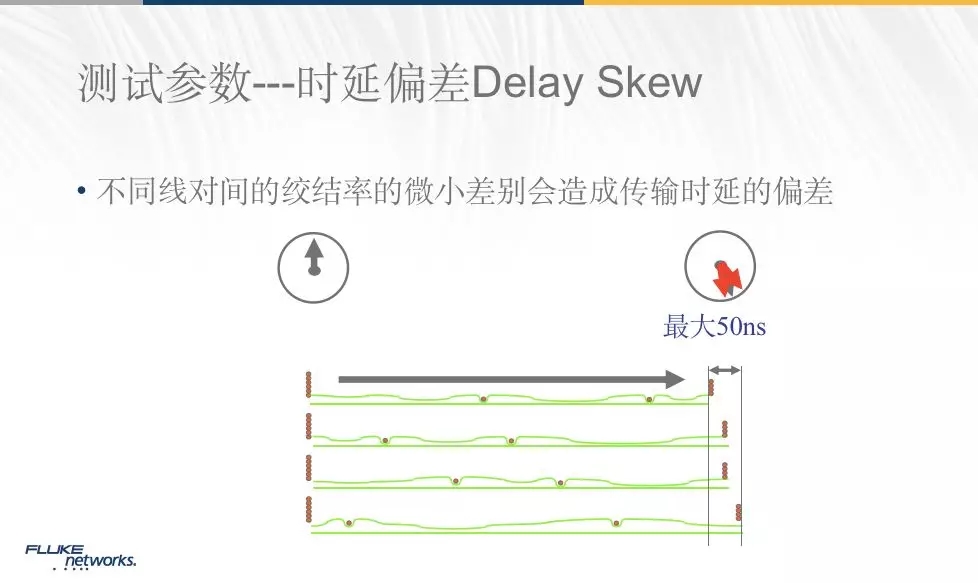

时延偏离
铜缆测试参数:长度传输时延
这个参数和刚才说的传输时延有关系,看图,仪表测试的值是4对线缆都有的,这个是指四对线信号从线缆的一端传输到另外一端所消耗的时间的差异,因为每对线长度不一样,绞接率也不一样,所以到达对端时延也不一样,这个差异就叫时延偏离,标准定义了以最短线对作为基准值。那么,为什么要故意要错开线缆的绞接率呢?主要是因为错开绞接率可以改善线对间的串扰(NEXT、FEXT)的参数值,另外,时延偏离标准最大值为50ns,在实际应用中时延偏离不可过大,尤其在运行千兆、万兆以太网的应用时,过大的时延偏离会导致同时从四线对发送的信号无法同时抵达接收端,可能引发误码,还是会影响传输质量,所以要控制线缆传输的时延偏离。

想了解更多的技术分享,快来与我们交流!山东朗坤,专注网络测试技术!
------------------------------------------------------------------------------------------
