福禄克光纤测试仪为什么使用单跳线法设置参考

文章来源:山东朗坤  发布日期:2021-05-17

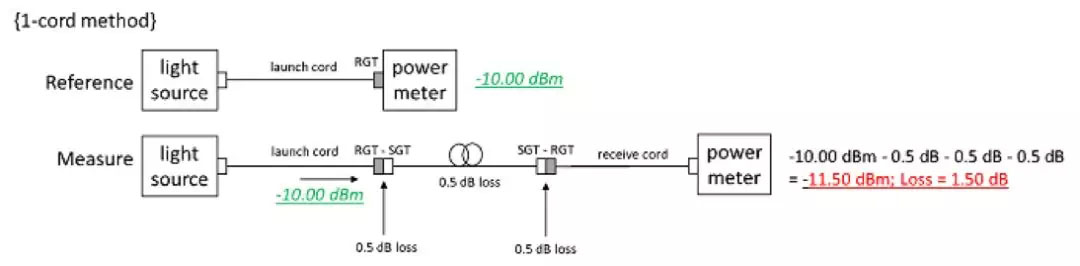

与TIA和ISO一样,福禄克网络推广使用单跳线法来设置光纤损耗测量参考。单跳线法将发射光纤连接到光源,而将另一端连接至功率计。然后设置参考(测得的功率定义为0 dB)。接下来,断开发射光纤与功率计的连接,但不断开光源。然后将发射光纤的远端连接至被测布线,将接收线连接至被测布线远端与功率计之间。
福禄克光纤测试为什么使用单跳线法设置参考
为何光纤测试仪使用单跳线法设置参考更受欢迎?因为单跳线法提供非常低的不确定度测量值,并对连接器和被测布线的光纤均进行测量。
但是既然利用2根线进行测量,那么利用2根线来设置参考不是更合理吗?有时,为了理解利用光源和功率计进行的测量,使用瓦特或dBm (实际功率)而非dB(相对测量)来进行解读,更容易理解。
让我们看一下这两种方法,首先让我们分配一些数值,并做出对两种方法均适用的一些假设:
测试单模光纤
RGT = 参考级端接
SGT = 标准级端接
相对于参考级端接的参考值 = 0.2 dB
相对于标准级端接的参考值 = 0.5 dB

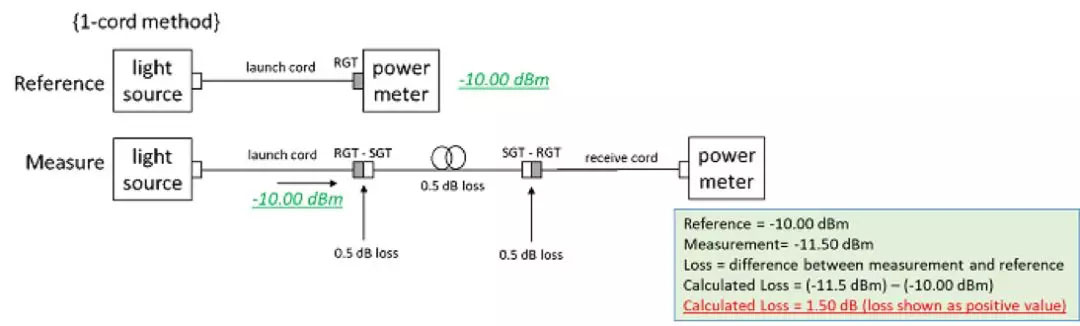

对于单跳线法,假设光源发射-10.00 dBm,该数值由功率计上的大面积探测器测量得出,无损耗。连接到被测布线后,如图所示,-10.00 dBm。在第一个连接器处的损耗为0.5 dB,被测光纤的损耗为0.5 dB,第二个连接器的损耗为0.5 dB。功率计将测得-11.50 dB (或1.50 dB的损耗)。
福禄克光纤测试为什么使用单跳线法设置参考
福禄克光纤测试为什么使用单跳线法设置参考

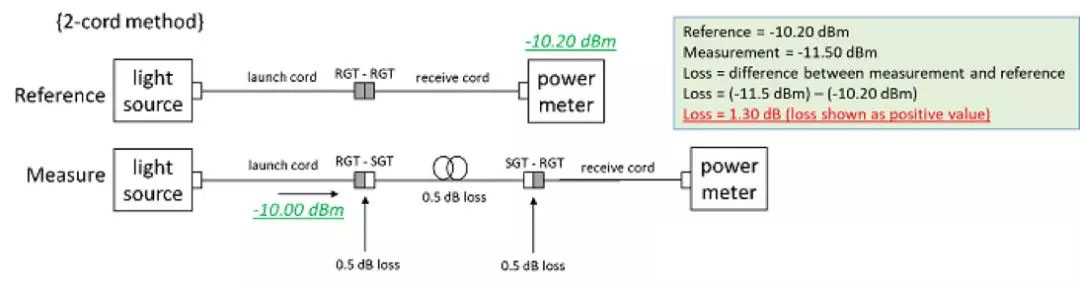

现在,对于2跳线法,仍然在发射光纤的远端发射-10.00 dBm,但是当连接到接收线时,功率计测得-10.20 dBm,而不是-10.00 dBm。连接到如图所示的被测布线后,功率计的测量方式与单跳线法相同:-11.50 dBm。但是,参考值为-10.20 dBm,因此计算的损耗为-11.50 dBm - 10.20 dBm = -1.3 dBm,该数值比较乐观,因为链路的损耗显然为1.50 dB。但是,这并不是您想要的——您需要的是真正的损耗。
福禄克光纤测试为什么使用单跳线法设置参考
------------------------------------------------------------------------------------------
