FLUKE MS2-100铜缆验证测试仪如何测试同轴电缆的长度

文章来源:山东朗坤  发布日期:2021-03-19

FLUKE MS2-100铜缆验证测试仪可以测试双绞线布线,也可以测试同轴布线,那么如何测试同轴电缆的长度呢?
FLUKE MS2-100铜缆验证测试仪是福禄克网络旗下的铜缆测试仪器,创新地改进了音频、数据和视频电缆测试。它首先从四种测试模式中获取结果,并能在同一个屏幕上显示以下所有内容 — 图形化布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备。下面山东朗坤小编给大家介绍下FLUKE 铜缆验证测试仪测试同轴电缆长度的方法步骤。

一、测试前的准备
MS2-100测试仪
同轴电缆一根

二、方法步骤:
1、启动MS2-100测试仪,然后按 PORT键 切换到同轴电缆模式。

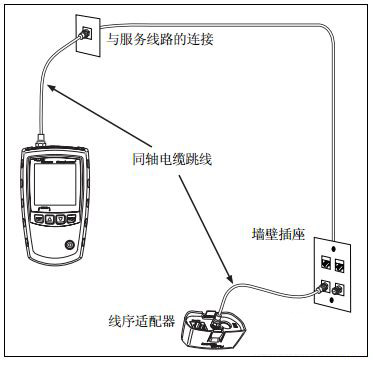

2、将MS2-100测试仪和线序适配器或ID 定位器与布线系统连接。如图所示。

FLUKE MS2-100铜缆验证测试仪如何测试同轴电缆的长度
对于未用F-接头端接的布线,可使用适配器或混合型跳线来连接到布线系统。
测试将连续运行,直到您更改模式或关闭MS2-100测试仪
3、同轴电缆结果
下图显示一根长度为38.4 m,以编号3 远程ID 定位器端接的正常同轴电缆。

FLUKE MS2-100铜缆验证测试仪如何测试同轴电缆的长度
4、同轴电缆布线中存在开路
下图显示距离测试仪12.1 m 处存在开路。

FLUKE MS2-100铜缆验证测试仪如何测试同轴电缆的长度
5、同轴电缆布线中存在短路
下图显示与测试仪相距12.1 m 处存在短路。

FLUKE MS2-100铜缆验证测试仪如何测试同轴电缆的长度
6、同轴电缆布线中存在未知端接
下图显示一根电缆在远端处与设备相连,例如电视机、CATV(有线电视)服务、VCR、DVD 播放器、卫星天线、分路器或天线。 长度以短划线显示,表示由于设备不产生反射,测试仪无法测量长度。

FLUKE MS2-100铜缆验证测试仪如何测试同轴电缆的长度

------------------------------------------------------------------------------------------
