长度，网线测试仪测出的长度为线缆真实长度，由于双绞结构的存在，导致真实长度比线缆长度要长一些，所以测试标准对此进行了妥协，可以在原基础上放宽10%（通道为110米，永久链路为99米）
和长度相关的另一个因素就是NVP值，NVP是信号在电缆中传输速度与电磁波在真空传播速度的比值转化的百分数。不同类型的线缆NVP值是不同的，这个值也可以在测试仪器中自定义或者使用30米线缆样品测试得出
环路电阻和不平衡电阻，这个参数一般是线缆制造商采用了不合格材质的线缆导致，比如铜包铁，铜包铝材质的网线等，第二个原因是线缆制造商的生产工艺不合格回导致不平衡电阻参数不合格，会影响线缆传输POE供电性能
插入损耗也称为衰减，一般也是由于线缆材质不合格，或者线缆长度过长同样也会导致插损过高
回波损耗值超标是因为链路中阻抗匹配失衡导致，常见的原因有不正确的安装，混用不同类型的线缆，线缆在安装过程中的扭曲，弯折等损伤，或者电缆进水等。
在插入损耗低于3分贝的情况下，测试结果中不计回波损耗的结果，这就是3dB原则，因为在较短的线路里，有效信号功率很强，就算是回波损耗高一些，对实际传输也没有太大的影响。在ISO/IEC和ANSI/TIA都有相关的规定，在测试结果中会显示一个i，information 仅作参考的意思。
近端串扰和近端串扰功率和与链路终端模块或者水晶头的制作水平有关，比如在打水晶头的时候，开绞距离过长。其次就是线对的绞结工艺有关
4dB原则，在插入损耗低于4dB的情况下，测试结果中忽略NEXT(NEAR END CROSSTALK,近端串扰)的测试结果，同样因为在较短的链路中，哪怕NEXT(NEAR END CROSSTALK,近端串扰)比标准强一些，但是对有用信号的传输不会造成过多影响。但是只有ISO/IEC是承认4dB原则的，TIA仍然对NEXT(NEAR END CROSSTALK,近端串扰)有严格的要求。

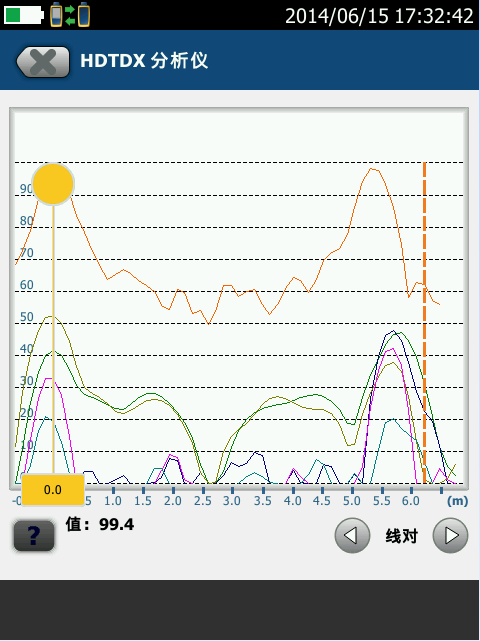

HDTDX图形
HDTDX是查看NEXT(NEAR END CROSSTALK,近端串扰)的故障排查工具，合格连接器的正常曲线一般不会超过35%，理想情况下事件波动不超过10%，如果超过了，则超过该值的事件不多于4个
HDTDR是查看阻抗匹配失衡的故障排查工具，相关联的参数是回波损耗，50Mhz以下的回波损耗不合格一般是电缆本身存在质量问题，理想情况下电缆中的事件不超过0.8%范围，如果超过了，则超过该值的事件不多于4个
ACR-N，PS ACR-N，ACR-F和PS ACR-F。这四个参数是近端串扰参数和插入损耗参数计算的来的值，近似于信噪比的概念。这四个参数不合格，往往意味这近端串扰或插入损耗参数不合格。
TCL和ELTCTL。这两个参数反应线缆抗外来干扰的能力，和施工工艺关系不大，更多的是反应线缆本身质量。如果这两个参数不合格，意味着线缆抗外部干扰能力较弱。
