光纤传输的色散

文章来源:山东朗坤  发布日期:2020-05-13

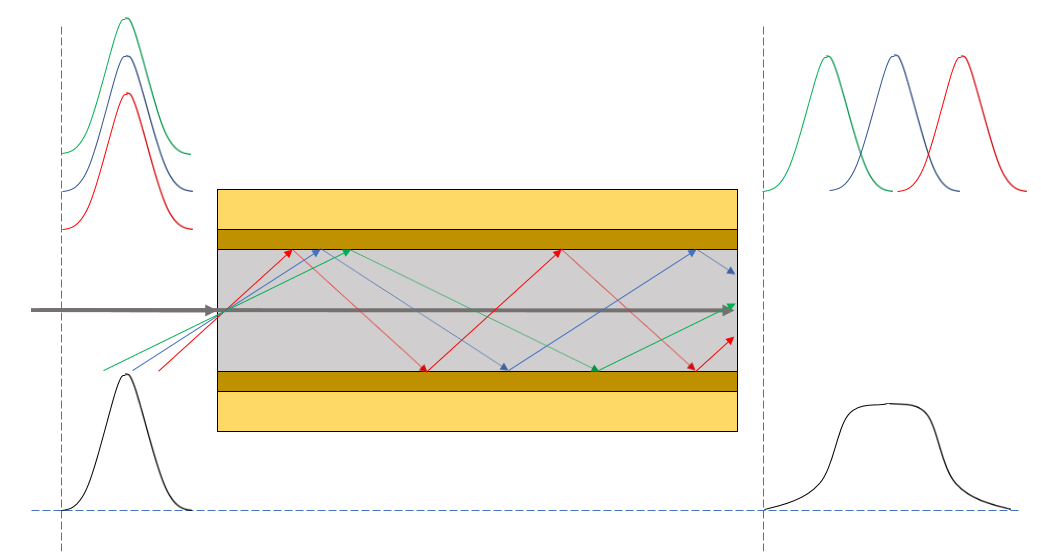

色散是光纤信号传输必然存在的现象,以下几点均会造成色散现象。
光纤传输的色散
1. 多模光纤信号发射源由于物理结构,单一模次的光信号在多模光纤中传输到终端的时间不一致,导致信号脉冲的展宽,这种展宽成为模式色散又叫模间色散。
2. 不同波长的光信号会导致传输时玻璃纤维折射率不同,由于传输速度不同造成的脉冲展宽称为材料色散。
3. 由于光纤信号源与光纤的横截面积尺寸存在差异,少部分高频率的光信号进入了包层并在其中进行传输,而包层折射率低,传播速度快,这种因素导致的色散叫波导色散又称为结构色散。
4. 单模光纤由于生产工艺和安装等问题,会存在不同圆度,微弯,宏弯,应力等因素,这些因素会导致光纤中相互垂直的X与Y方向折射率存在细微的不同,这被称为偏振模色散或者叫光的双折射。
色散限制了光信号在光缆中的传输长度,在多模光纤中尤其重要,单模光纤由于是激光光源所以受影响较小。为了更好的确定光纤信号传输的长度和带宽的关系,定义了距离带宽积参数(MBW),顾名思义,MBW是有距离(单位千米km)和带宽(单位为MHz)相乘得来的一个常数。
距离*带宽=MBW

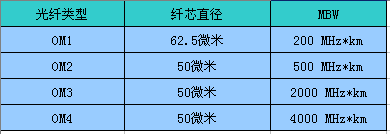

光信号传输的距离越长,那么它的传输带宽也就越小。反之亦然。多模光纤不同等级的MBW也是不同的,如下表所示。

光纤传输的色散
