全面介绍MPO/MTP光纤跳线的类型、公头母头、极性分类

文章来源:山东朗坤  发布日期:2019-11-22
面对日益增加的高速、大容量的光通信系统需求,MTP/MPO光纤连接器、光纤跳线是满足数据中心高密度布线需求的理想方案,由于其芯数多、体积小、传输速率高等优势。
MPO光纤跳线是由MPO连接器和光纤光缆组合而成。MPO连接器类型根据IEC 61754-7规定有几个因素来区分: 芯数(光纤阵列数 Array Number),公母头(Male-Female),极性(Key),抛光类型(PC 或 APC)。
MPO有哪些芯数?

目前MPO连接器的工厂端接组件可容纳6到144根光纤,其中比较常见的是12、24芯MPO连接器。根据IEC-61754-7 和EIA/TIA-604-5 (FOCIS 5)规范标准,通常将12芯光纤排为一列,可支持一列或多列光纤在同一个MPO连接器内,根据连接器内排放的芯数不同分为一列(12芯),多列(24芯或以上)。40G MPO-MPO光纤跳线,一般采用12芯的MPO多模插芯; 100G MPO-MPO光纤跳线,则一般采用24芯的MPO插芯。目前市场还有16个单排光纤阵列类型,可分成多列形成32芯或以上。16/32芯MPO光纤连接器将成为下一代400G网络低时延、超高速传输的最佳解决方案。

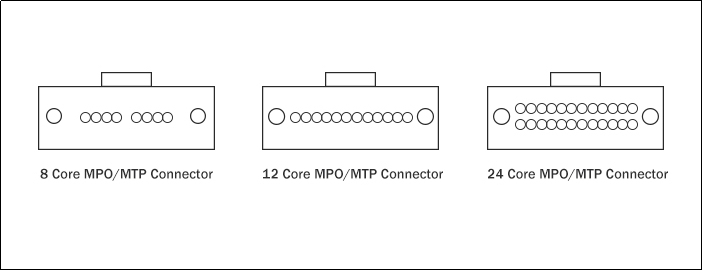

MPO有哪些芯数
MPO的公头母头
MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚(PIN针)、防尘帽等,其中引脚部分分为公头和母头两种形式。公头连接头有两个PIN针,而母头连接头则没有。MPO连接器之间的连接是通过PIN针进行精确对准的,相互连接的两个MPO连接器必须为一公一母。

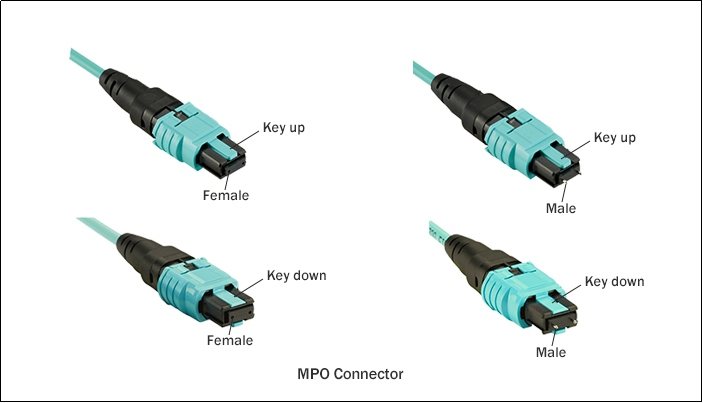

MPO的公头母头
MPO极性分类:

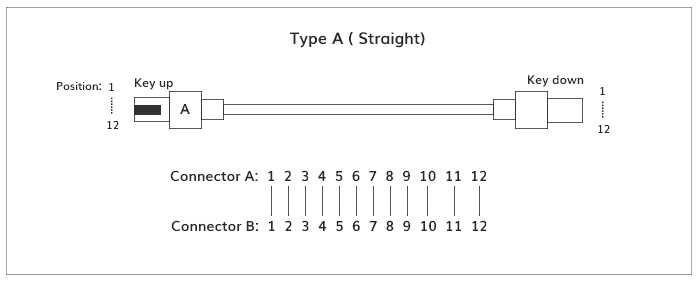

Type A(直通型)
Type A(直通型):跳线两端纤芯排列位置相同,即一端的1对应另外一端的1, 一端的12对应另外一端的12。两端的Key键朝向是相反的, key up 对应 key down。

Type B(交错型)
Type B(交错型):跳线两端纤芯排列位置是相反的,即一端的1对应另外一端的12,一端的12对应的是另外一端的1。 两端的key键朝向是相同的,即key up就对应 key up, key down 就对应 key down。

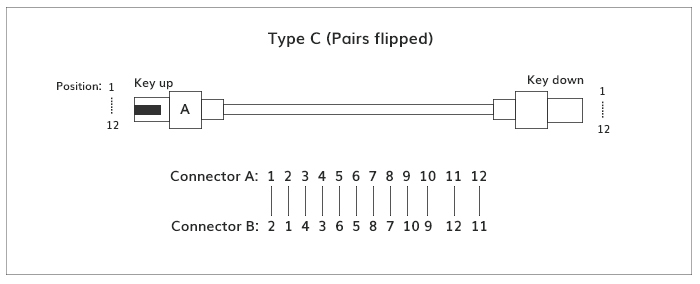

Type C(成对交错型)
Type C(成对交错型):C型的MPO跳线是相邻的一对纤芯位置交叉,即一端的纤芯1对应另外一端的2, 一端的纤芯12在另外一端是11。两端的Key键朝向也是相反的, key up 对应 key down。
什么是MTP?
MTP是“ Multi-fiber Termination Push-on”,是由US Conec开发,在标准MPO连接器上改良了衰减和反射,整体性能较高的版本。从外部看,MPO和MTP连接器之间几乎没有明显的区别。事实上,他们是完全兼容和相互匹配的。
MPO/MTP光纤连接器、光纤跳线提供了一个简单和易于管理光纤布线解决方案,广泛应用于需要高密度集成光纤线路的FTTH 和数据中心,它很可能成为未来5G数据中心建设的热点需求产品。
