网络测试仪——光纤接口分类

文章来源:  发布日期:2019-10-28

      光缆端口详解

      光缆在我们生活中越来越常见,从身边的宽带光纤入户,到企业的数据机房,甚至工业以太网,都有越来越多的应用。那么对于光缆的接口,很多客户可能还没有确切的认知,在使用网络测试仪中存在很多的误区。我们今天就聊一下光缆的接口类型。

      最常见的接口类型有SC和LC接口。

      SC接口一般在空间要求不高的行业应用较多,比如宽带光纤入户就是使用的SC接口,俗称大方口。

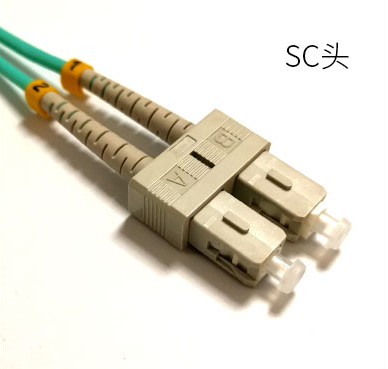

SC头

      其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用APC型研磨方式;紧固方式是采用插拔销闩式,不需旋转。装备了金属弹片,便于暗装使用。此类连接器价格低廉,插拔操作方便,插入损耗波动小,抗压强度较高,安装密度较低。
      LC接口是著名Bell(贝尔)研究所研究开发出来的,采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。
LC头
      一般应用于空间要求较高的领域,例如数据机房等光缆密集应用的行业,通常会成对使用,在不同线缆上实现数据的发送和接收,这种组合称为MT-RJ收发一体的光纤连接器。LC接口一般也俗称小方口。
      不常见的接口类型有ST和FC接口,大多应用于电信行业。
      ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为旋转卡扣(类似于原来监控上使用的同轴接口卡扣)

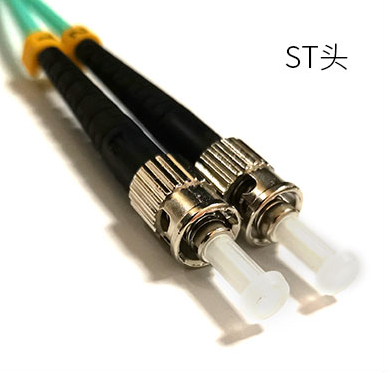

ST头
      FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)

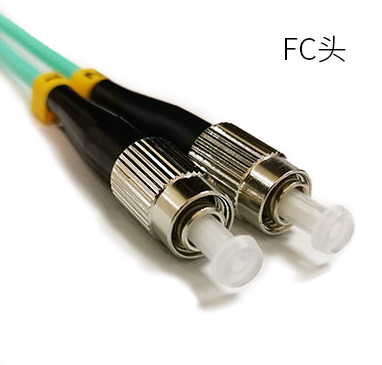

FC头

      这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣。最早,FC类型的连接器,采用的陶瓷插针的对接。此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球面的插针(PC),而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高。

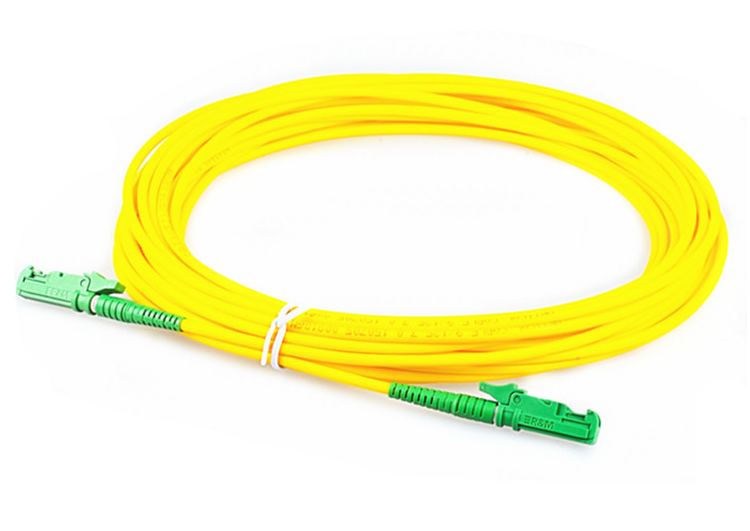

      还有在工业以太网领域越来越常见的E2000接口。

      E2000接口带自动防尘盖,具备推拉锁定机制,配合APC端面可以提供极为可靠的安全高速传输

      福禄克网络测试仪标准配置为LC接口基准线,也可以根据客户要求进行配置增加,以应对不同的测试链路接口(包括E2000接口),为客户网络基础布线保驾护航。



------------------------------------------------------------------------------------------
