如何在DSX线缆测试仪中正确选择双绞线的类型

文章来源:山东朗坤  发布日期:2019-09-30

      如何在DSX线缆测试仪中正确选择双绞线的类型,现在我们对Versiv2平台中双绞线电缆类型的选择进行介绍。众所周知关于线缆类型在TIA跟ISO两个标准化组织有着不同的命名格式,那么不同的格式有什么相同之处呢?以下表格可以对比两种命名格式的关系:

双绞线类型
TIA ISO 频率
3 C级 16MHz
4   20MHz
5 D级:2000 100MHz
5E D级:2002 100MHz
6 E级 250MHz
6A EA级 500MHz
  F级 600MHz
  FA级 1000MHz
8   2000MHz

    在Versiv2平台使用铜缆模块的时候又该如何正确选择线缆类型呢?首先设备需要提前安装铜缆测试模块DSX-5000/8000,在仪表的项目设置中对“测试设置”进行编辑:

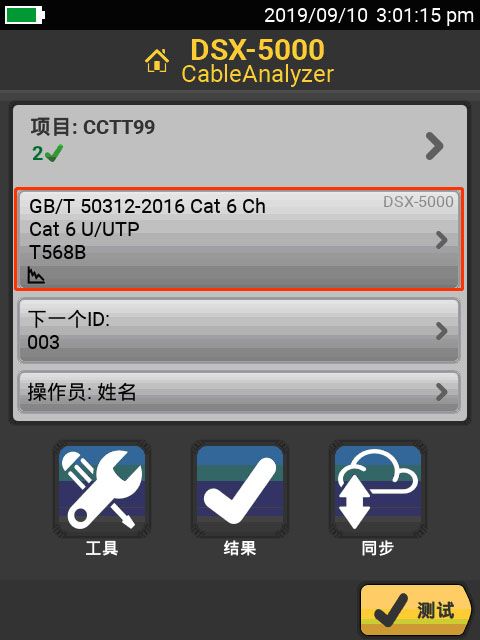

DSX-5000测试设置

选择“新测试”

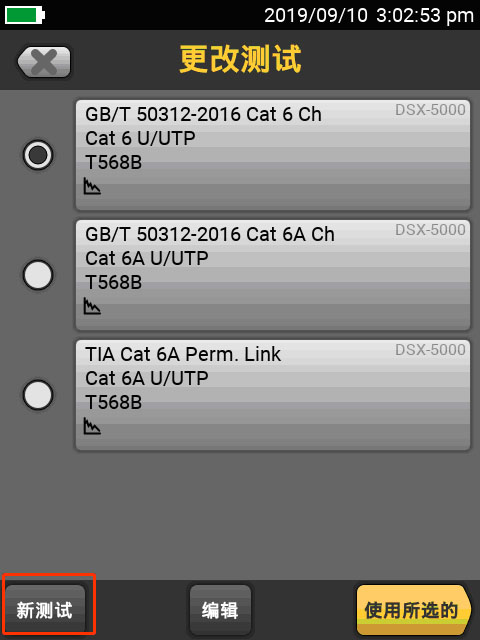

DSX5000新测试

选择“电缆类型”,点击“更多”,选择“通用”

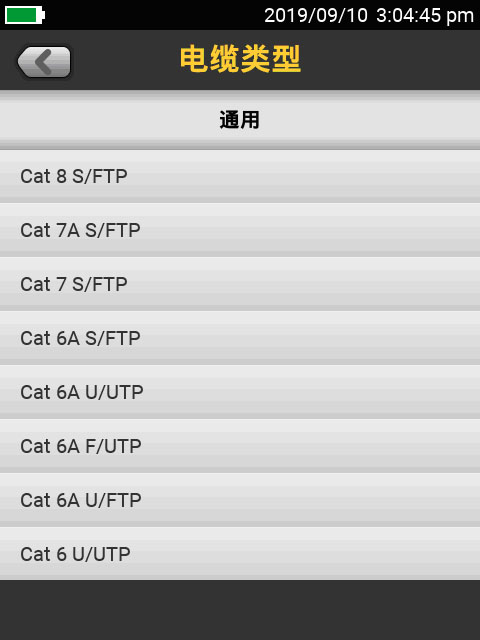

DSX5000选择电缆类型



这里看到同一个线缆类型会用不同的后缀名,最具典型案例的Cat 6A有四种不同的类型:

Cat 6A S/FTP 外层丝网屏蔽,内层铝箔屏蔽

Cat 6A U/UTP 外层非屏蔽,内层非屏蔽

Cat 6A F/UTP 外层铝箔屏蔽,内层非屏蔽

Cat 6A U/FTP 外层非屏蔽,内层铝箔屏蔽

“/”左侧的表示线缆的外层屏蔽,右侧表示线对间的屏蔽,其他线缆类型规则相同。左侧的U代表外层没有屏蔽层,F、S代表外层有屏蔽层,右侧的UTP代表非屏蔽,FTP代表屏蔽。

   如何在DSX线缆测试仪中正确选择双绞线的类型?如此简单的设置,你学会选择了吗?如果有希望提前了解的内容,欢迎大家联系山东朗坤信息系统有限公司,我们将提前安排文章与大家一起分享!
