1.Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查
2.Cat 6A、FA 测试速度快，且符合所有现行标准
3.ProjeX™ 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务
4.Taptive™ 用户界面可简化设定过程并消除其间可能出现的错误
5.分析测试结果并使用 LinkWare™ 管理软件创建的测试报告
6.以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
7.IEC V 级ETL认证 — 严苛的精度要求
8.获得了世界范围内布线供应商的认可
9.内置外部串扰 (AxTalk) 测试功能
10.兼容 Linkware™ Live。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题，并可方便地将测试结果从测试仪传输和整合到 LinkWare™ PC Cable Test Management Software。

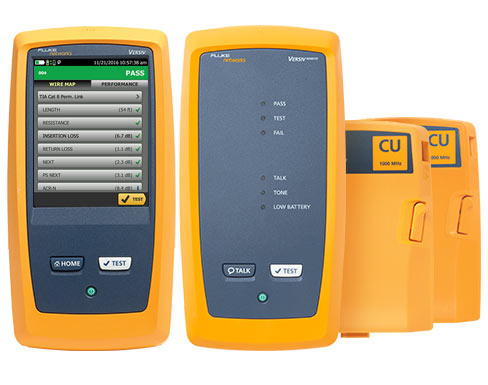

DSX-5000 CableAnalyzer 可提高铜缆认证测试的速度，Cat 6A 和 FA 测试速度快，且符合严苛的 IEC 草案 V 级精度要求。ProjX 管理系统有助于确保在一次操作时就能正确完成项目设置，并且有助于跟踪从项目设置到系统验收过程的进度。Versiv 平台支持光纤测试模块（OLTS 和 OTDR）。该平台易于升级以支持未来标准。使用 Taptive 用户界面能更快速地进行故障排除，该界面可以图形方式显示故障源，包括串扰、回波损耗和屏蔽故障的准确位置。分析测试结果使用 LinkWare™ 管理软件来创建的测试报告。Fluke Networks 的 DSX-5000 CableAnalyzer 已通过 Intertek (ETL) 认证，该认证是根据 IEC-61935-1 标准的 IV 级精度和草案 V 级精度规定以及 ANSI/TIA-1152 标准的 IIIe 级规定进行的。
FLUKE福禄克DSX-5000线缆测试仪独特功能：
| 线缆类型 | |
| 有屏蔽和无屏蔽的双绞 LAN 布线 | TIA 类别3、4、5、5e、6、6A：100 Ω ISO/IEC Class C、D、E、EA、F 和 FA：100Ω 和 120Ω |
| 标准链路接口适配器 | |
| 永久链路适配器 | 插头类型：屏蔽的 RJ45 |
| 可选插头类型：Tera | |
| 通道适配器 | 插孔类型：屏蔽的 RJ45 |
| 可选插孔类型：Tera | |
| 测试标准 | |
| TIA | 符合 TIA 568-C.2 要求的类别 3、4、5、5e、6、 6A |
| ISO/IEC | 符合 ISO/IEC 11801:2002 和修订版要求的 Class C 和 D、E、Ea、F、FA |
| 频率 | 1200 MHz |
| 一般规格 | |
| 自动测试速度 | 5e 或 6/Class D 或 E 的全双向自动测试：9 秒 ； 6A/Class EA 的全双向自动测试：10 秒 |
| 支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定） | 布线图，长度，传播延迟，延迟偏差，直流回路电阻，插入损耗（衰减），回波损耗 (RL)，NEXT，衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，Power Sum ACR-F (ELFEXT)，Power Sum NEXT，Power Sum ACR-N，Power Sum Alien Near End Xtalk (PS ANEXT)，Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
| 输入保护 | 能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏 |
| 显示屏 | 5.7 英寸 LCD，具有感应电容触摸屏 |
| 箱包 | 由减震材料包覆成型的耐冲击性塑料箱 |
| 体积 | 已安装 DSX-5000 模块和电池的主 Versiv 装置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安装 DSX-5000 模块和电池的主 Versiv 装置：3 磅，5 盎司 (1.28 kg) |
| 主机与远端 | 锂离子电池组，7.2 V |
| 典型的电池寿命 | 8小时 |
| 充电时间 | 测试仪关：电量从 10% 充到 90 % 需 4 小时 |
| 所支持的语言 | 英语、法语、德语、西班牙语、葡萄牙语、意大利语、日语和简体中文 |
| 校验 | 维修中心校验周期为一年 |
| 环境规格 | |
| 操作温度 | 32° F 至 113° F（0° C 至 45° C） |
| 贮存温度 | -4° F 至 +122° F（-20° C 至 +50° C） |
| 工作相对湿度（% RH 无冷凝） | 0% 至 90%，32° F 至 95° F（0° C 至 35° C） |
| 0% 至 70%, 95° F 至 113° F（35° C 至 45 °C） | |
| 振动 | 随机、2 g、5 Hz-500 Hz |
| 冲击 | 1 米跌落试验（无论是否带有模块和适配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1 次修订，2 |
| 操作高度 | 13,123英尺 (4,000 m) |
| EMC | EN 61326-1 |
| 型号/名称 | 说明 |
| DSX-5000
金牌支持服务 »
|
1 套 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南。 |
| DSX-5000 120/GLD |
DSX-5000 提供 1 年黄金支持服务（仅限美国、欧洲和日本。欧洲订购：DSX-5000 INTL/GLD，日本订购：DSX-5000 AP/GLD）。 |
| DSX-5000Qi
金牌支持服务 »
|
1 套 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber 四模 OLTS 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、大号便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、USB 视频检查探头及 4 个探尖、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、校准说明和入门指南。 |
| DSX-5000Qi 120/GLD |
DSX-5000Qi 提供 1 年金牌支持服务（仅限美国、欧洲和日本。欧洲订购：DSX-5000QiINTL/GLD，日本订购：DSX-5000Qi AP/GLD） |
| DSX-5000Oi
金牌支持服务 »
|
1 套 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、硬质便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆—50 µm、2 根 SC/LC 单模发射电缆 — 9 µm、USB 光纤检查视频探头及 4 个探尖、LC/LC Simplex 适配器、校准说明和操作手册入门指南。 |
| DSX-5000QOi
金牌支持服务 »
|
1 套 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、硬质便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆 — 50 µm、2 根 SC/LC 单模发射电缆 — 9 µm、USB 光纤检查视频探头及 4 个探尖、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、SC/SC SM TRC 工具包、TRC 便携包、校准说明和操作手册入门指南。 |
| DSX-5000QOi120/GLD |
DSX-5000QOi 提供 1 年金牌支持服务（仅限美国、欧洲和日本地区。欧洲订购：DSX-5000QOiINTLGLD， 日本订购：DSX-5000QOi AP/GLD）。 |
| DSX-5000Mi
金牌支持服务 »
|
1 套 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer™ 模块、(2) 个 CertiFiber 多模 MM OLTS 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、大号便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk 端接器、USB 视频检测探头及 4 个探尖、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、TRC 便携包、校准说明和操作手册入门指南。 |
| DSX-5000Mi 120/GLD |
DSX-5000Mi 提供 1 年金牌支持服务（仅限美国、欧洲和日本地区。欧洲订购：DSX-5000MiINTL/GLD，日本订购：DSX-5000Mi AP/GLD）。 |
| DSX-5000-PRO
金牌支持服务 »
|
Versiv Professional 工具包包括 DSX CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件。了解所有物品的详细清单。
|
| DSX-5000-PRO/GLD | DSX-5000-PRO 享有 1 年金牌支持保修服务（仅限美国、欧洲和日本。欧洲订购 DSX-5000PROINTLGLD，日本订购：DSX-5000-PROAP/GLD). |
| DSX-ADD-R
金牌支持服务 »
|
1 个 Versiv 远端、(2) 个 DSX-5000 电缆认证分析仪模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南 |
| DSX-CFP-Q-ADD-R
金牌支持服务 »
|
1 个 Versiv 远端、(2) 个 DSX-5000 电缆认证分析仪模块、(2) 个 CertiFiber 四模 OLTS 模块、CAT 6A/ EA 级永久链路适配器套装、CAT 6A/ EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2)个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南 |
| DSX-OFP-Q-ADD
金牌支持服务 »
|
(2) 个 DSX-5000 电缆认证分析仪模块、OptiFiber 四模 OTDR 模块、CAT 6A/ EA 级永久链路适配器套装、CAT 6A/EA 级渠道适配器套装、(2) 个耳机、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆—50 µm、2 根 SC/LC 单模发射电缆—9 µm、 (2) OTDR 悬挂工具包、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南 |
| DSX-ADD
金牌支持服务 »
|
(2) 个 DSX-5000 CableAnalyzer 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南 |
| 型号/名称 | 说明 |
| DSX-PLA001 |
DSX 通用永久链路适配器 |
| DSX-PLA004S |
DSX CAT 6A/ EA 永久链路测试适配器套装 |
| DSX-PLA011S |
DSX TERA CAT 7A/ FA 永久链路测试适配器套装 |
| DSX-CHA003 |
DSX 同轴电缆适配器 |
| DSX-COAX |
DSX 同轴电缆适配器套装 |
| DSX-CHA004S |
DSX CAT 6A/ EA 通道测试适配器套装 |
| DSX-CHA011S |
DSX TERA Cat 7A/ FA 通道测试适配器套装 |
| DSX-TERA-KIT | DSX TERA CAT 7A/ FA 永久链路和通道测试适配器套包 |
| DSX-CHA012S |
DSX GG45 级别 FA 通道适配器套装 |
| DSX-CHA021S |
DSX M12 4 位适配器套装 |
| DSX-PC5ES |
5e 类别跳接线的 DSX 跳接线测试适配器套装 |
| DSX-PC6S |
6 类别跳接线的 DSX 跳接线测试适配器套装。 |
| DSX-PC6AS | 6A 类别跳接线的 DSX 跳接线测试适配器套装。 |
| DSX-5000 模块 | 1 个 GHZ DSX 备用模块 |
| VERSIV-M | Versiv 主单元备用部件 |
| VERSIV-RU | Versiv 远端单元备用部件 |
| VERSIV-TSET |
Versiv 耳机 |
| VERSIV-ADP-WIFI |
Versiv 主机 Wi-Fi 适配器 |
| VERSIV-CASE3 |
VERSIV 硬片面包装盒 |
| VERSIV-LG-CASE |
Versiv 大便携箱 |
| VERSIV-SM-箱 |
Versiv 小便携箱 |
| VERSIV-BACKPK-STRP |
Versiv 大便携箱背带 |
| VERSIV-电池 |
Versiv 电池 |
| PWR-SPLY-30W | 30W Power Supply, 15V, 2A with US adapter. |
| PWR-SPLY-ADP | EU, AU, UK adapters for 30W power supply. |
| VERSIV-STRP肩带 |
Versiv 吊挂带套包 |
| VERSIV-STND | Versiv 演示支架 |
| DSX-REFMOD | DSX SET-REF 参考模块 |
个性化模块 |
|
| DSP-PM19B | SYSTIMAX® VisiPatch® 360（T568B）个性化模块 |
| DSP-PM19A | SYSTIMAX® VisiPatch® 360（T568A）个性化模块 |
| DSP-PM17B | TYCO/AMP 610XC 连接器（T568B）个性化模块 |
| DSP-PM17A | TYCO/AMP 610XC 连接器（T568A）个性化模块 |
| DSP-PM16B | LEVITON 110（T568B）个性化模块 |
| DSP-PM16A | LEVITON 110（T568A）个性化模块 |
| DSP-PM15B | TE/ADC/KRONE 高频带 (T568B) 个性化模块 |
| DSP-PM15A | TE/ADC/KRONE 高频带 (T568A) 个性化模块 |
| DSP-PM14B | TE/ADC/KRONE ULTIM8 (T568B) 个性化模块 |
| DSP-PM14A | TE/ADC/KRONE ULTIM8 (T568A) 个性化模块 |
